砂模鑄造是一種經濟的金屬成型工藝，已被用于制造各種尺寸和復雜性的金屬零件。在金屬充型過程中，澆注系統可以控制型腔中的熔體流動，可能對鑄件質量產生巨大影響。使用增材制造技術可以直接成形復雜形狀的砂型，這對澆注系統的結構有了更高的要求。但目前對澆注系統的研究都集中在試錯實驗、有限元方法上，速度比較慢。最近，法國國立高等工程技術學校的Ahmed Ktari等人提出了一種基于神經網絡技術的3D打印砂型澆注系統設計的數字孿生方法。該技術工作原理為：首先進行3D打印砂型澆注系統的熔體流動模擬，之后將澆注系統的模擬數據輸入神經網絡模型。神經網絡模型可以通過模擬結果調整尺寸并進行流體速度預測，最終達到滿足要求的系統設計。

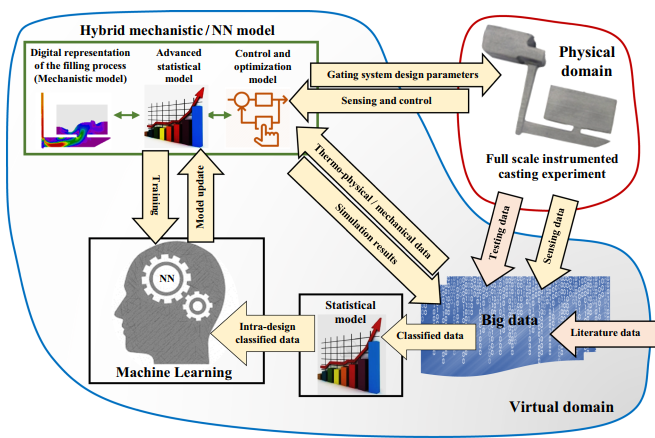

圖1 澆注系統設計的數字孿生示意圖
3D打印砂型澆注系統的數字孿生由一個閉環組成，該閉環包括混合機械/ 神經網絡模型，大數據，數據分類/內部設計分類模型和機器學習（如圖1所示）。使用力學模型基于經典流體動力學方程式模擬熔體流動行為，并使用控制體積有限元求解動量和能量方程式，獲得可變參數的解。將混合機械/ 神經網絡模型制成雙向模型，在填充階段，模型會持續評估感測數據，以檢查它們是否在可接受的范圍內。如果發現任何偏差，控制模型將通過調整其幾何尺寸來提供新的澆注系統設計，以避免例如型腔中的湍流熔體流動，從而限制模具在填充階段的流速（小于0.5 m/s）。
為了驗證3D打印砂型澆注系統的數字孿生的有效性,設計某鑄件的澆注系統，對鑄件及澆注系統進行三維建模，使用ProCAST軟件對澆注過程進行模擬，網格尺寸劃分為1mm，材料選擇為鋁合金EN AC-44200，導熱系數，比熱容和密度來自ProCAST?數據庫。之后將模擬所得的數據導入神經網絡系統中進行優化。
對比神經網絡預測速度與有限元模擬速度。神經網絡速度預測的RMSE為0.045 m/s,這證明了設計的神經網絡模型可以給出令人滿意的預測值。并且更新后的速度預測的RMSE為0.031 m/s,與更新前相比可提供更好的數據預測。
因此，基于神經網絡的3D打印砂型設計的數字孿生可以準確預測不同澆注系統參數組合下的流體速度，與有限元仿真相比，這些預測可以非常快速，輕松地進行，大大減少仿真時間。
