大幅面增材制造是3D打印技術的自然延伸，以往增材制造受到3D打印機的腔室體積限制，無法成型較大尺寸的零件，而按比例擴大打印機尺寸既昂貴又耗時，且無法同時優化打印精度及打印效率，因此，采用具有一組多噴頭的協同3D打印技術有很大的發展空間。
在多噴頭協同打印領域，浙江大學沈洪垚團隊已初步實現通用化較強、兼具打印精度及打印效率的協同3D打印技術。設計了多機器人協同打印系統，包括實驗平臺的搭建、整個系統的打印處理及機器人的放置位置研究；提出了一種基于效率最優化的區域分割算法，合理地分配了各噴頭的打印區域，實現了打印效率均分；對于多噴頭的打印順序，合理分配了各噴頭的打印任務，實現了無碰撞打印，成功避免了機器人間的相互干擾；進行了多機器人的3D打印實驗驗證，論證了此方案的高效率優勢。

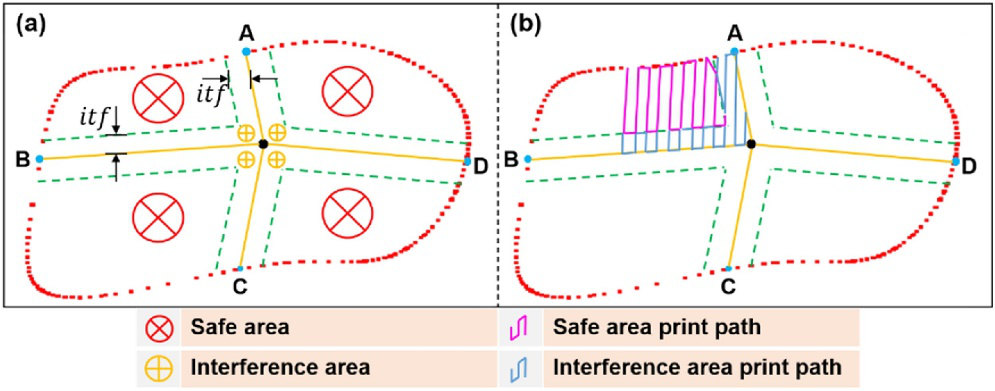

如圖1所示，通過幾何輪廓識別及分割，結合模擬退火算法，尋找最優分割點，實現了打印區域的最優分割，與之前研究提出的路徑調度算法相比，基于模擬退火算法的分割算法更簡單通用，在路徑分割及調度過程中不涉及避免干擾的問題。

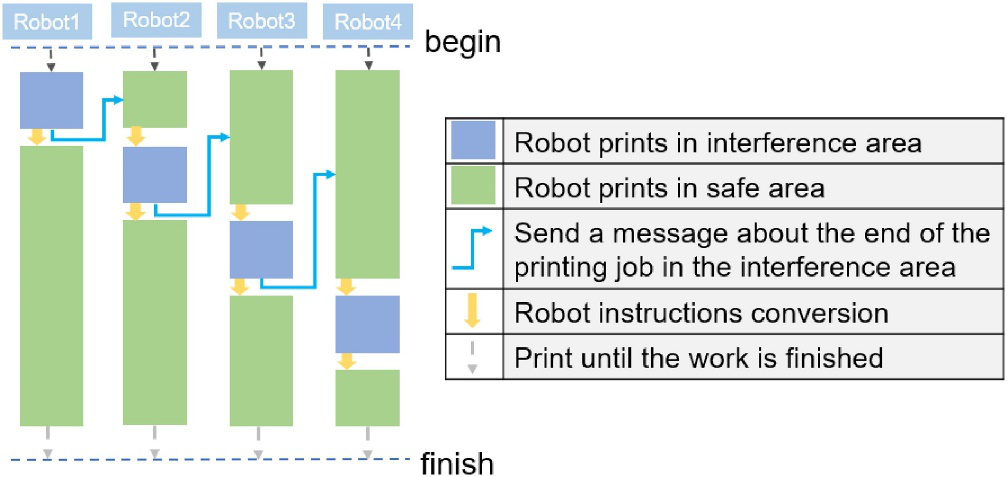

進一步將打印區域進一步劃分為安全區及干涉區，并保證同一時間僅有一個機械手在干涉區內進行打印，如圖2所示，為打印頭的打印順序規劃，不斷切換機械手在兩類區域的打印，直到完成所有打印任務，成功消除了打印頭碰撞的可能性，并充分利用了打印頭的效率。
圖1 打印區域兩次劃分
圖2 打印順序規劃
針對以上算法進行了實驗驗證，通過比較協作打印和獨立打印之間的打印時間差異，可以發現多機器人系統以幾乎四倍的效率實現了相同的打印任務。結果表明，分配打印作業時，每個機器人的工作量幾乎可以保持一致。主要影響因素是分割區域和分割線上輔助路徑的偏差。
