供稿人：孫嘯宇 張航 供稿單位：西安交通大學機械制造系統(tǒng)工程國家重點實驗室 發(fā)布日期：2021-04-05
北京工業(yè)大學的研究者基于元素固有延展性，固溶體強化的最大原子尺寸差以及價電子濃度標準，設計得到了HfNbTaTiV高熵合金。它在常溫下具有高達1350Mpa的壓縮屈服強度和高達45％的塑性應變率。并且在700℃的高溫環(huán)境下，它仍然能保持720Mpa的屈服強度和35％的塑性應變率。這種同時具有高屈服強度和高塑性應變率的合金，在性能上已經(jīng)優(yōu)于大部分BCC結(jié)構(gòu)的高熵合金。另外HfNbTaTiV和與之類似的HfNbTaTiZr相比擁有相似的塑性應變率，但是強度上比HfNbTaTiZr高了50％。
HfNbTaTiV的力學性能對比圖如下圖1所示。

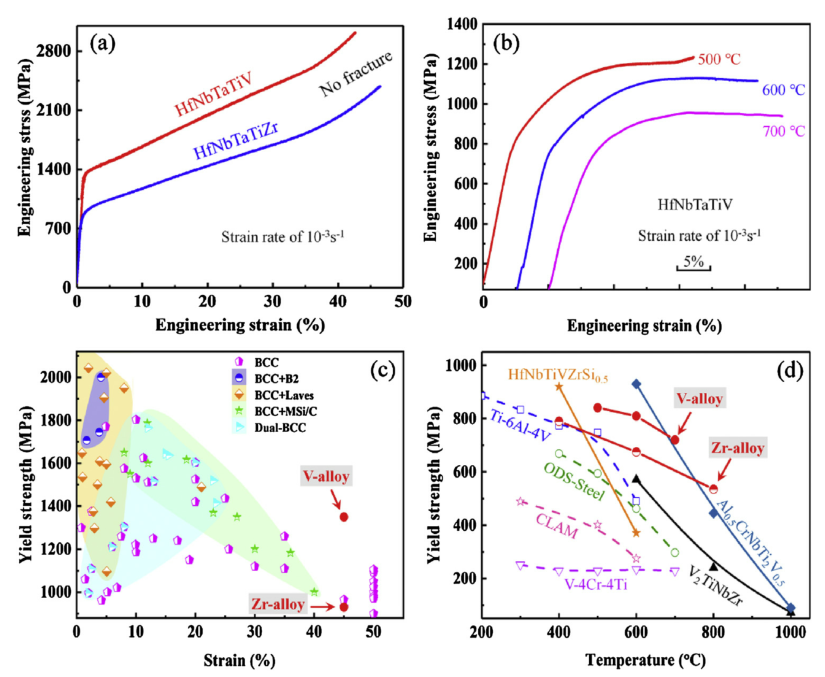

圖1 (a)室溫下HfNbTaTiV和HfNbTaTiZr的工程應力—應變曲線；(b)HfNbTaTiV在500℃、600℃和700℃的工程應力—應變曲線；(c)本研究中的HfNbTaTiV和HfNbTaTiZr和其他難熔高熵合金性能的比較；（d）本研究中制備的HfNbTaTiV和HfNbTaTiZr與其他高溫材料屈服強度對溫度依賴性的比較。
從圖中可以看出HfNbTaTiV合金具有非常良好的壓縮屈服強度和延展性，它的性能與其它大部分的BCC結(jié)構(gòu)難熔高熵合金相比都占有非常明顯的優(yōu)勢。并且其在高溫下也能保持較好的性能。圖1（d）中把HfNbTaTiV和一些在核反應堆中應用的合金以及與HfNbTaTiV類似的高熵合金進行對比，可以看出屈服強度隨著溫度的升高降低是最緩慢的，這些性能使得HfNbTaTiV非常有望在核反應堆和超臨界發(fā)電領域得到很好的應用。

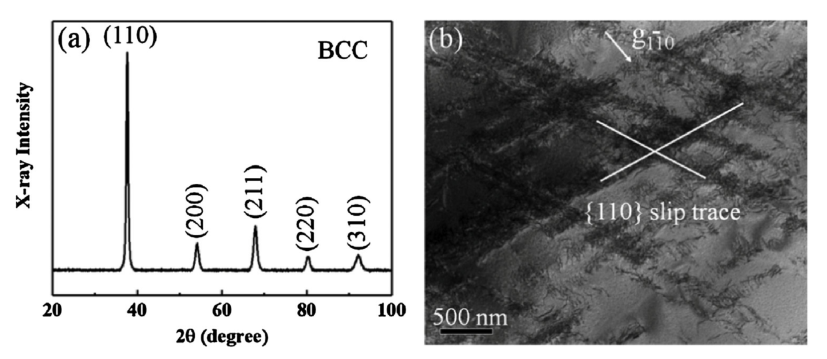

圖2 HfNbTaTiV壓縮試驗后的顯微組織(a)XRD圖；（b）亮場TEM圖
從圖2（a）XRD圖可知，HfNbTaTiV壓縮變形后仍然保持單一BCC相，從右側(cè)（b）圖也可以看出結(jié)構(gòu)中無變形孿晶，位錯滑移是變形的主要原因。所以研究者們認為HfNbTaTiV合金的優(yōu)異機械性能主要是因為嚴重的晶格畸變導致的高固溶強化效果。
