供稿人：霍存寶 田小永 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2021-05-23
催化轉化器由陶瓷或金屬基底、催化活性組分組成，廣泛應用于各種環保應用中，如CO和碳氫化合物氧化、消除揮發性有機化合物（VOCs）。在汽車工業中，用于廢氣處理的傳統催化劑載體具有簡單的整體蜂窩結構。整體式載體的孔道尺寸和結構對整體性能起著重要的作用，具有低壓降、良好的傳熱和傳質速率。3D打印提供的多功能性大大增加了通道結構的范圍和復雜性，這是使用傳統擠壓方法無法獲得的。
因而，曼徹斯特城市大學的研究人員采用直寫成型（DIW）工藝制備了具有非線性通道結構的催化轉化器，并模擬了雙燃料發動機中的氣流流動，并進行了甲烷氧化實驗。以6:1的比例將水和乙二醇（固體重量的20%）倒入堇青石粉末中混合制備陶瓷漿料，之后DIW 3D打印整體式載體。然后將沸石、γ-Al2O3等載體材料和貴金屬Pd、Pt通過水洗方式負載在堇青石載體上，制備催化劑。
圖1. 3D打印陶瓷基板的結構和橫截面圖
該設計在相鄰層之間使用了簡單的重復角度偏移。所有3D打印整體式載體均具有機械穩定性，并且在使用復合催化劑進行涂層后，顯示出比商用蜂窩基板更高的甲烷氧化催化活性。傳統商業催化劑載體的甲烷轉化率為12.6%，而本文中3D打印制備的載體（打印的層與層偏移角度為90°時）的甲烷轉化率最高為89.6%。
圖2. 具有不同層旋轉偏移（燒結后）的3D打印基板

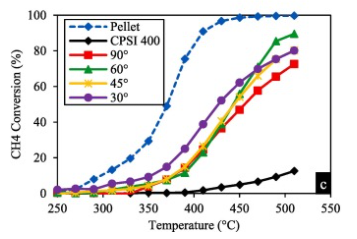

圖3. 結構對甲烷轉化率的影響
催化增強歸因于湍流、傳質效應和比表面積的增加。計算流體力學（CFD）分析證實，3D打印基板上甲烷轉化率較高是由于其較高的湍流動能。結果表明，具有不規則結構的基質由于具有較高的湍動能而具有較高的轉化率。研究結果證明3D打印是設計催化轉化器的合適方法，其反應活性比目前可用的商業載體高。這一發現對新型催化材料的設計和潛在的大規模生產具有指導意義。
圖4. 通道內的湍流動能矢量剖面
