近年來連續液體界面成型（CLIP）技術被提出，投影機無縫地投影一系列切片圖像(切片視頻)時，零件可以從液體樹脂中連續被拉出。這種連續打印工藝的制造速度可以比傳統的逐層打印方法快一個數量級，而且可以消除逐層打印結構中常見的“樓梯效應”，在這種連續打印的過程中，液體界面(在平臺和樹脂缸之間的一層未固化的液體樹脂)是至關重要的。這種液體界面可以通過氧阻聚和連續液體填充等方法來維持。例如，在CLIP過程中使用了一個高透氧窗口(100 um厚的特氟隆薄膜)，其氧阻聚層的厚度可達120 um，在連續固化分離過程中，也為打印平臺下的樹脂快速補充提供了空間。
然而，特氟隆薄膜材料易因拉伸失敗、折痕等缺點影響CLIP的打印效率?？紤]到PDMS（聚二甲基硅氧烷）具有高彈性和透氣性，并且是廉價和可靠的材料，許多科學家使用約束窗為PDMS涂層玻璃板，這種PDMS/玻璃層狀約束表面具有剛性和彈性，消除了薄膜拉伸和機械夾緊的需要。另外，涂在剛性玻璃板上的較厚(1- 2mm) PDMS膜具有抗壓作用。但是PDMS/玻璃層這種結構提供的抑氧層厚度僅為2.5 um，不足以進行連續液體界面成型，目前的樹脂缸窗口設計仍面臨著諸多挑戰，如復雜的控制機制和有限的硬件壽命。

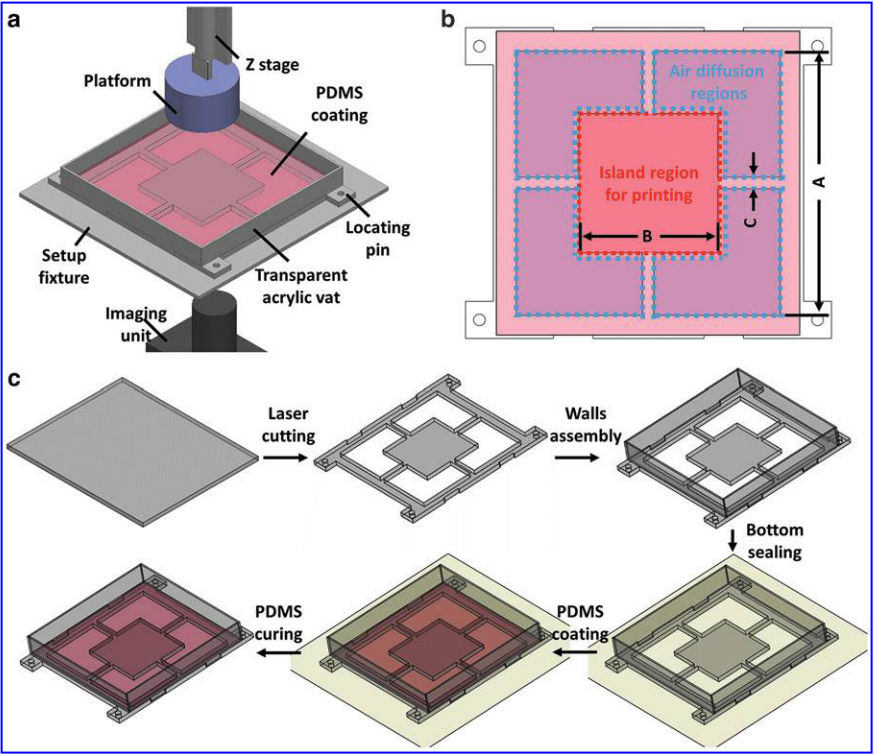

圖1 島窗(IW)式約束窗結構
來自伊利諾伊大學芝加哥分校機械與工業工程、電氣與計算機工程系的Yizhou Jiang[1]，開發了一種新穎的約束窗設計如圖1所示，即島窗(IW)。這種設計相較于PDMS涂層玻璃板的區別是：玻璃板只有中間的島窗提供約束，島窗四周由激光加工成鏤空，并且在這些鏤空處填滿PDMS并覆蓋整個約束窗，待PDMS固化后，這些鏤空區域會提高氧氣的通量，這使得形成一個有效的液體界面(大于200 um氧阻聚層)，可以進行連續液體界面成型。實驗結果驗證了窗口設計的可行性，使得打印效率最高能夠提升73%。其研究還發現，對于具有光滑表面(Rz<30 um)的零件，最大打印速度可達90 mm/h。此外，利用所提出的IW設計，通過連續3D打印成功制造了各種部件，這意味著未來低成本、高分辨率、易于控制和超快AM工藝的巨大前景。
