供稿人:王清瑞、田小永 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2021-06-01
天津大學提出了一種自增稠自增強策略，在熱可逆低強度水凝膠中加入高濃度單體，直接3D打印高強度水凝膠。其中，低強度水凝膠用于增稠濃縮單體，為3D打印水凝膠提供適當?shù)恼扯?，這些水凝膠進一步聚合，最終生成高強度和抗膨脹的水凝膠。此外，將自增稠的高強度水凝膠打印到半月板中，作為替代物植入膝關節，結果顯示出其能夠有效緩解軟骨表面的磨損。自增稠策略適用于在不犧牲機械強度的情況下直接打印各種聚合物水凝膠基組織工程支架，從而避免了印刷高強度水凝膠的問題，擴大了其應用范圍。
半月板損傷被認為是一種嚴重的肌肉骨骼疾病，盡管目前的半月板切除術可以部分緩解疼痛，但關節軟骨退行性變甚至骨關節炎的風險仍然存在。因此，設計與天然半月板幾何形狀相似、力學性能高的半月板替代物是維持關節健康的重要條件。過去，關于半月板打印，很少有研究致力于制造高強度和溶脹穩定的水凝膠，從而評估其作為半月板替代物在體內的應用。
水凝膠材料具有剪切變稀和刺激響應性，適合通過直寫的工藝制備超分子聚合物組織工程支架，但是它的可打印性和機械性能往往是不可兼得的，這是因?yàn)榈蜐舛鹊膯误w對氫鍵密度的稀釋作用，具有易打印特性的水凝膠往往會在機械強度上具有極大犧牲，而在高濃度下獲得的高強度水凝膠不易打印。
為了解決可打印性和高強度之間的矛盾，作者提出了3D印刷人工半月板的自增稠和自增強策略。其核心思想是制備低濃度的低強度的熱可逆水凝膠，將濃縮的單體裝入其中形成油墨，通過熱輔助擠出的3D打印技術進行制備。在打印自支撐支架后，對封裝、濃縮的單體進一步聚合，從而抵消增稠劑的低強度。結構打印流程圖如圖1所示。

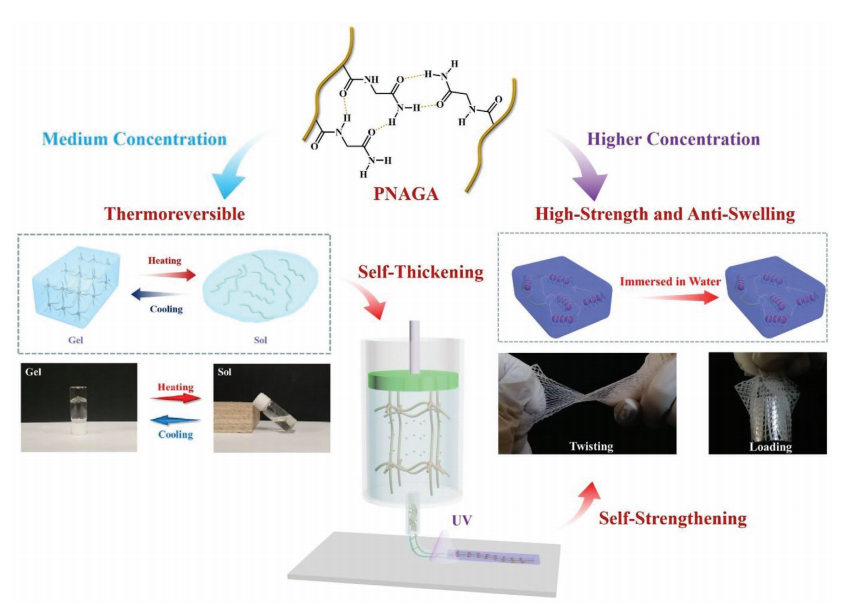

圖1 3D打印自增稠自增強PNAGA超分子聚合物的高強度防靜電水凝膠策略示意圖
研究人員首先合成了一系列水溶液體系以確定用于構建軟熱可逆水凝膠的合適單體濃度范圍，使用倒置小瓶法研究了25℃和90℃下不同濃度的凝膠-溶膠轉變行為。低濃度體系保持液態，高濃度體系在室溫下開始呈現凝膠狀態。因此，選擇濃度范圍為3-4 %的PNAGA凝膠來制備3D打印墨水。
在接下來的實驗中，作者打印了PNAGA水凝膠基半月板支架，該支架植入兔膝關節，半月板從后腿完全移除（如圖2a,b所示）。術后4周，從兔的步態觀察發現，陽性組（半月板切除）由于缺乏半月板保護功能，不能正常行走或跳躍。相反，植入PNAGA半月板置換術的兔（實驗組）表現正常，陰性組（假手術）。重新打開組織，印刷PNAGA水凝膠支架仍然位于治療部位，沒有斷裂或擠壓出關節。
根據軟骨保護的大體觀察，不同組的軟骨退變程度不同（圖2c）。與半月板切除組相比，實驗組的磨損較小，表明植入三維打印PNAGA水凝膠支架可以很好地保護軟骨損傷。此外，染色實驗（圖2d）表明，3D打印PNAGA水凝膠支架可以在1個月內有效地減輕軟骨表面的磨損和退變，從而防止骨關節炎的發生。

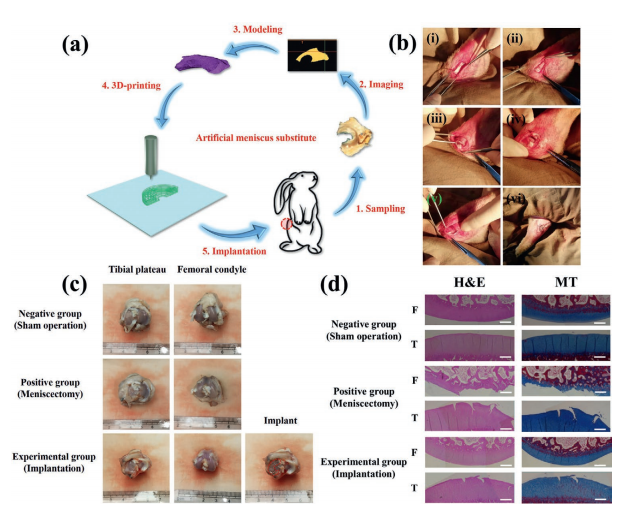

圖2 3D打印半月板植入兔膝
