供稿人：李青宇 李滌塵 張安峰 發布日期：2017-06-20
在現代醫療中，骨折內固定植入物對骨折部位的穩定性有著至關重要的作用，而骨與骨折固定植入物的剛度不匹配問題會造成應力遮蔽效應：即兩個彈性模量不同的材料一起受力的時候，彈性模量大的會承受較多的應力，而植入物的彈性模量要比骨骼的大得多，所以骨骼幾乎不承擔應力。根據沃爾夫定律：骨在需要的地方就生長，不需要的地方就吸收。即骨的生長、吸收、重建都與骨的受力狀態有關。因此骨折內固定植入物會導致術后骨骼不能得到鍛煉而漸漸萎縮【1】。
圖1 應力遮蔽后的骨骼變化
2017年5月10日，美國北德克薩斯大學材料科學與工程學系通過設計“剛度梯度結構”(組分分級)來解決所遮蔽效應，根據仿生學原理，在骨兩端設計與骨模一致的低彈性模量的鈦合金鋼板（低模量的Ti-35Nb-15Zr(wt%)合金）;而在骨折部位處設計彈性模量較高的鈦合金鋼板（高模量的醫用純鈦）；采用增材制造中的激光工程近凈成形加工技術制造功能梯度生物醫學植入物，即分段成形骨折內固定植入鋼板，對成形結構進行掃描電子顯微鏡、X射線衍射、能譜分析檢測，將成形后的骨折內固定植入鋼板進行力學性能測試，檢測各梯度材料結構處的彈性模量與硬度；最終達到使骨折內固定植入物與骨骼在各處彈性模量一致，消除應力遮蔽效應【2】。

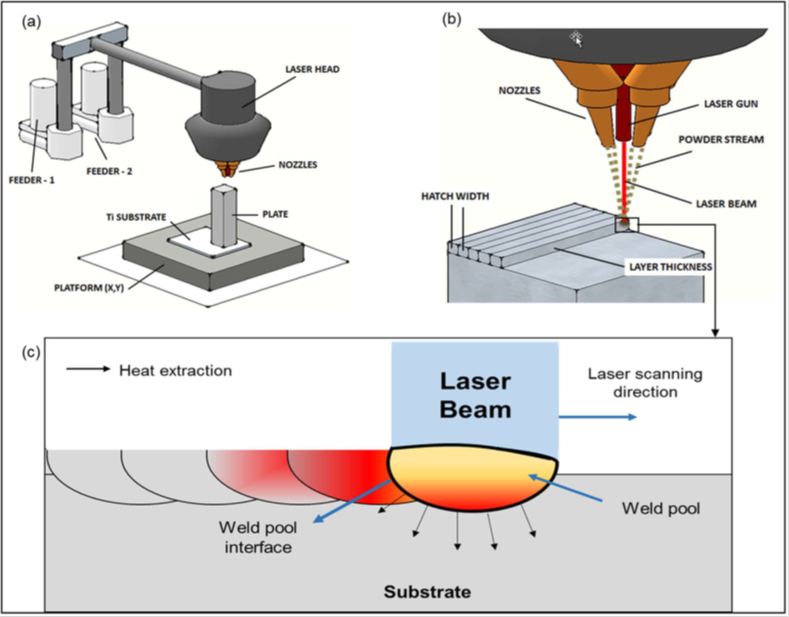

圖2 激光工程近凈成形系統：(a) 設備結構 (b) 激光工程近凈成形制造過程 (c)熔池中沉積與傳熱特性圖

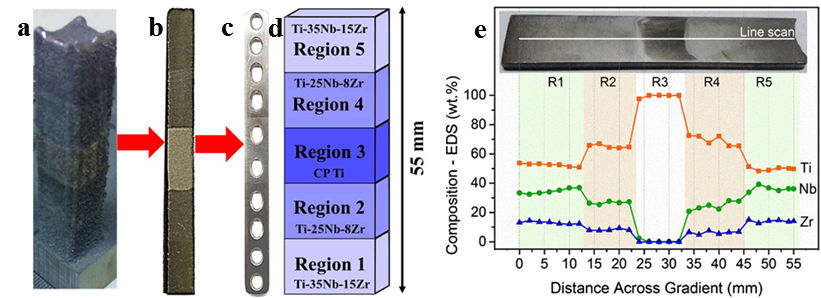

圖3 (a) 實際沉積態 (b) 分段成型的鋼板材料 (c) 最終成形骨折植入物樣件 (d) 增材部分尺寸與結構組分 (e) EDS線掃描結構圖

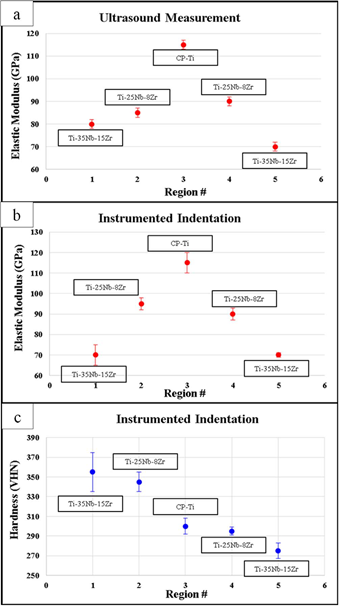

圖4 激光工程近凈成形機械力學性能：(a) 超聲測量下彈性模量 (b) 標準儀器壓痕下彈性模量 (c) 金屬硬度檢測結果
