供稿人：云京新、田小永 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2021-06-07
3D打印制件的機械性能往往低于傳統成型技術制造的產品，這是由于在打印過程中出現大量空隙，且微珠之間的界面剪切強度較低。為了解決這個問題，前人已經提出了一些技術，例如真空條件下的3D打印，3D打印期間的熱處理、后處理退火，以及3D打印過程中的壓實等技術。通過上述技術，3D打印過程中的壓實有可能在不進行后處理的情況下大幅提高3D打印產品的機械性能。盡管壓實輥或壓緊頭已被用于自動鋪帶制造，但是與3D打印應用相關的研究報告還比較少。
針對3D打印過程中缺陷較多的問題，日本大學的研究團隊提出了一種用于3D打印的熱壓輥技術，以減少空隙并提高3D打印產品中微珠之間的粘附力，其設備結構與成形原理如下圖1所示。與傳統的3D打印（3DP）相比，這種3D打印方法被稱為3D壓實打印（3DCP）。用3DCP和3DP制備拉伸和彎曲試樣，證實了熱壓輥對機械性能的提高。隨后，隨后對3DP試樣進行熱壓成型后處理，并與3DCP試樣的力學性能進行比較。最終結果表明：3D打印過程中熱壓成形的效果與熱壓成型后處理基本相同。

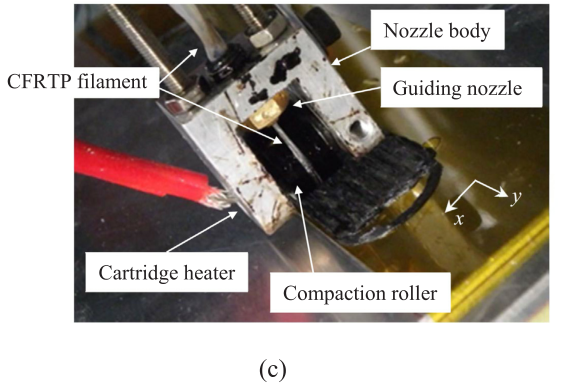

圖1. 3D壓實打印機。a）已開發的打印機， b）打印機頭示意圖圖像：Z向相對位移Dzis與壓實力相關，c）3D壓實打印：壓實輥由筒式加熱器加熱。
總之，該團隊開發了一種連續碳纖維增強熱塑性塑料（CFRTP）的3D壓實打印（3DCP）技術，并通過該技術制備了單向CFRTP試樣，對其拉伸和彎曲性能進行了研究。試驗結果表明，在3D打印過程中，熱壓處理提高了CFRTP的拉伸和彎曲性能，可以取得與熱壓成型后處理相同的效果。并通過掃描電子顯微鏡和x射線計算機斷層掃描對試樣中的空隙進行觀察，證實了熱壓實降低了空隙含量。結合各項實驗結果綜合表明，3DCP在結構用CFRTP零件制造方面優于傳統FFF。
