供稿人:王程冬 魯中良 供稿單位：西安交通大學(xué)機(jī)械制造系統(tǒng)工程國家重點(diǎn)實(shí)驗(yàn)室 發(fā)布日期：2021-06-19
α-Al2O3其功能特性（如高耐磨性，生物相容性，電絕緣性等）和相對(duì)較低的成本而成為行業(yè)中使用最廣泛的陶瓷之一，噴射成型操作簡易且可以成型復(fù)雜結(jié)構(gòu)的零件，但是零件的致密度無法得到有效的保證。
研究人員通過計(jì)算機(jī)模擬，基于Lubachevsky-Stillinger算法依據(jù)尺寸分布來驗(yàn)證粉末堆積的可能性，使用離散元方法（DEM）模型模擬了粉末堆積動(dòng)力學(xué)，借助顯式的時(shí)間積分算法解決單個(gè)顆粒之間的接觸力和力矩；通過盡可能的簡化打印參數(shù)，其中包括使用單峰的粒徑分布的粉末以避免燒結(jié)后處理，從而得到了素坯與燒結(jié)后的密度與噴射成型工藝參數(shù)關(guān)聯(lián)最大。
圖1中通過LS算法模擬，粉末（D50=9μm）的粉末密度分散度更大，因此粉末的填充密度更高，圖2通過DEM模擬，更好地評(píng)估填充性能，以重現(xiàn)流變儀引起的攻絲效果，并使顆粒之間更好地互鎖，重復(fù)操作直到獲得均勻的顆粒床為止，因而根據(jù)模擬確定采用該種粒徑的粉末可實(shí)現(xiàn)粉末的緊密堆積。
圖1 LS算法獲得的粉末堆積模擬的可視化表示（a）D50=1.7μm （b）D50=9μm

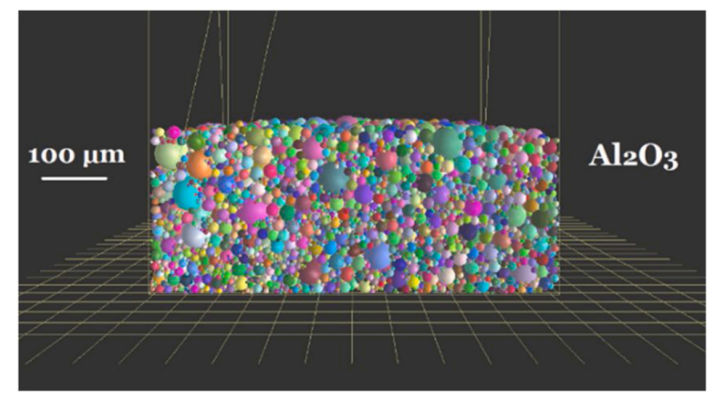

圖2 通過DEM模擬獲得的粉末堆積模擬的直觀表示
本文研究團(tuán)隊(duì)簡化打印參數(shù)，通過算法模擬的方式獲得最佳的粉末粒徑分布，驗(yàn)證了此技術(shù)在工業(yè)生產(chǎn)的可行性，且通過此方法獲得的生坯致密度高達(dá)61.2%，燒結(jié)致密度（75.4%）是目前噴射成型的最高燒結(jié)致密度，彎曲強(qiáng)度56.1MPa，維氏硬度1.95GPa。為了使該技術(shù)打印的零件完全致密化，仍可進(jìn)一步改進(jìn)，粉末堆積方式的改進(jìn)（如引入雙峰分布），自動(dòng)脫粉工藝的開發(fā)，燒結(jié)工藝的優(yōu)化或采用其他處理方法（如微波或火花等離子體燒結(jié)），因而此種模擬方法在噴射成型其他材料具有廣闊的應(yīng)用前景。
