供稿人：李堅，魯中良 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2021-07-01
3D打印技術可制備具有特殊復雜結構的三維電極，新加坡國立大學的De Zhi Kong團隊基于此技術制備了一種具有穩定電化學性能的可壓縮電池。他們制備的三維準固態鎳-鐵電池（QSS-NFB）具有良好的可壓縮性、超高的比能量密度和優良的長期循環穩定性，在耐壓縮和柔性電子技術中具有極其重要的意義。他們分別制備了超薄Ni(OH)2納米片陣列陰極和多孔α-Fe2O3納米棒陣列陽極（圖1a），其均具有超高的活性物質負載量（≥130mg·cm-3），且可壓縮性高達60%（圖1b-d）。此外，壓縮后的QSS-NFB在10.6mW·cm-3的功率下表現出優異的循環穩定性（10000次循環后還具有91.3%的容量保持率）和超高的能量密度（28.1mWh·cm-3）。

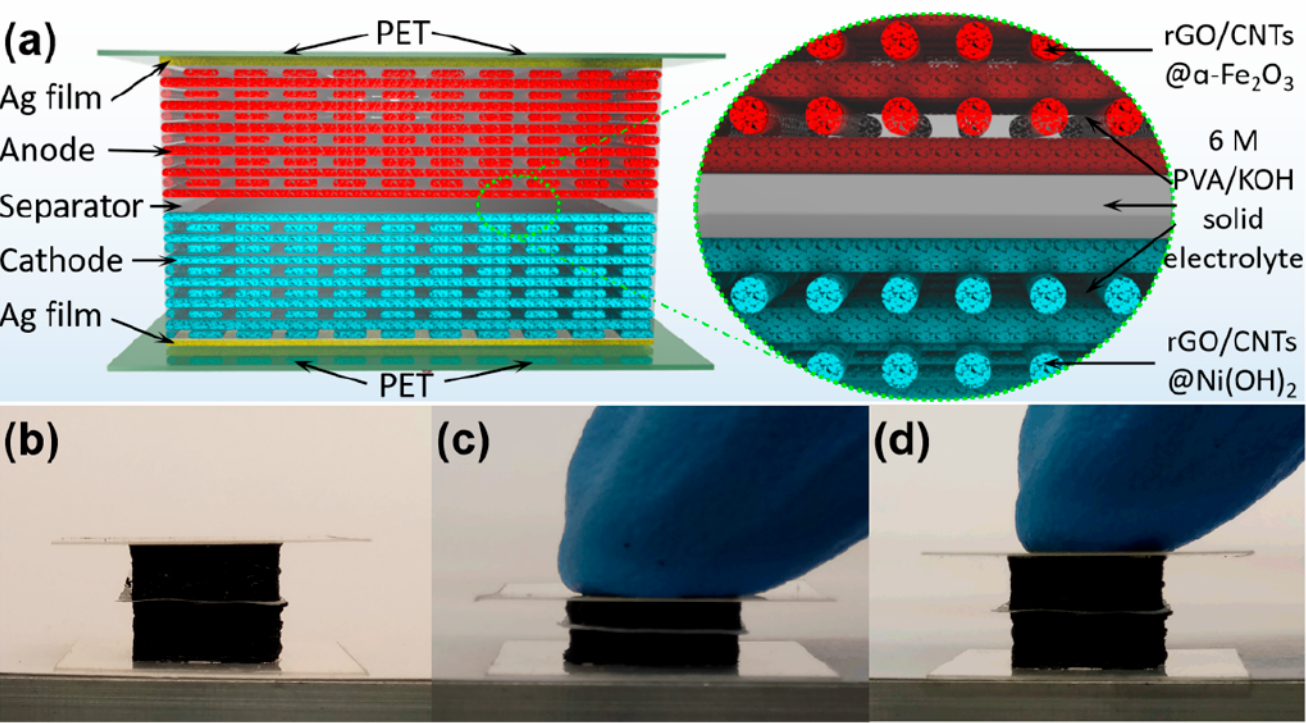

(a)基于3D打印技術的可壓縮QSS-NFB結構示意圖；(b–d)3D打印可壓縮QSS-NFB結構的壓縮和恢復過程實時照片。 圖1 3D打印準固態鎳-鐵電池。
3D打印可壓縮QSS-NFB電極流程如圖2a所示。首先，制備含有GO和CNT的均勻分散漿料，通過直寫成型技術在基板上沉積三維GO/CNT微晶格。其次，利用冷凍干燥的方法將三維打印的微晶格制成氣凝膠，然后在氬氣氣氛下燒結，將GO轉化為rGO。最后，采用簡單的鹽析法和溶劑加熱法在3D打印的rGO/CNT微晶格上分別生長出Ni(OH)2納米片和α-Fe2O3納米棒陣列，得到了超薄Ni(OH)2納米片陰極和多孔α-Fe2O3納米棒陽極，且其質量負載均可調。
(a)3D打印CNTs@Ni(OH)2陰極和rGO/CNT@α-氧化鐵陽極；(b)3D打印鎳-鐵電池的工作原理及電化學反應機理。 圖2 3D打印鎳-鐵電池的工藝流程和工作原理圖。
作者采用直寫成型工藝制作了可壓縮的三維rGO/CNT基微晶格電極。在壓縮應變比為60%時，3D打印的rGO/CNT基微晶格的結構可以完全恢復而不發生塑性變形，且其比容量僅損失最大容量的10%。此外，多個3D打印可壓縮QSS-NFB電極可以串聯集成在一個電芯中，進一步提高了整體輸出電壓，可以點亮大功率LED燈。以上研究結果表明，3D打印可壓縮QSS-NFB電池具有較高的機械壓縮性和良好的電化學穩定性，是一種很有應用前景的儲能器件。
