供稿人:周航 魯中良 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2021-07-04
激光粉末床熔化(LPBF) AlSi10Mg的研究已經持續了十多年，研究人員對其特征組織、缺陷、機械強度和抗疲勞性能有了深入的認識。由于定向凝固下的外延生長，(100)織構在LPBF鋁合金中普遍沿成形方向存在。此外，LPBF AlSi10Mg的微觀組織在熔池的不同區域呈現出不同的變化。根據富硅共晶相的形態和大小，熔池通常分為細熔池(FMP)區、粗熔池(CMP)區和熱影響區(HAZ)。一般認為CMP和HAZ形成熔池邊界，與FMP區相比，其所占熔池體積要小得多。LPBF AlSi10Mg具有各向異性的力學性能，主要是由熔池取向引起的，而沿成型方向的織構影響不大。一般來說，材料在沿成型方向加載(即垂直加載)時出現較低的破壞延伸率，由于其強度較低，熔池邊界預計會出現應變局部化。垂直試件的抗拉強度與水平試件的抗拉強度基本相當，甚至更高。垂直試樣的低斷裂伸長率被廣泛認為是應變局部化和裂紋通過CMP或HAZ擴展的結果。此外，初始孔隙的形態也可能是垂直試樣較低斷裂應變的部分原因。

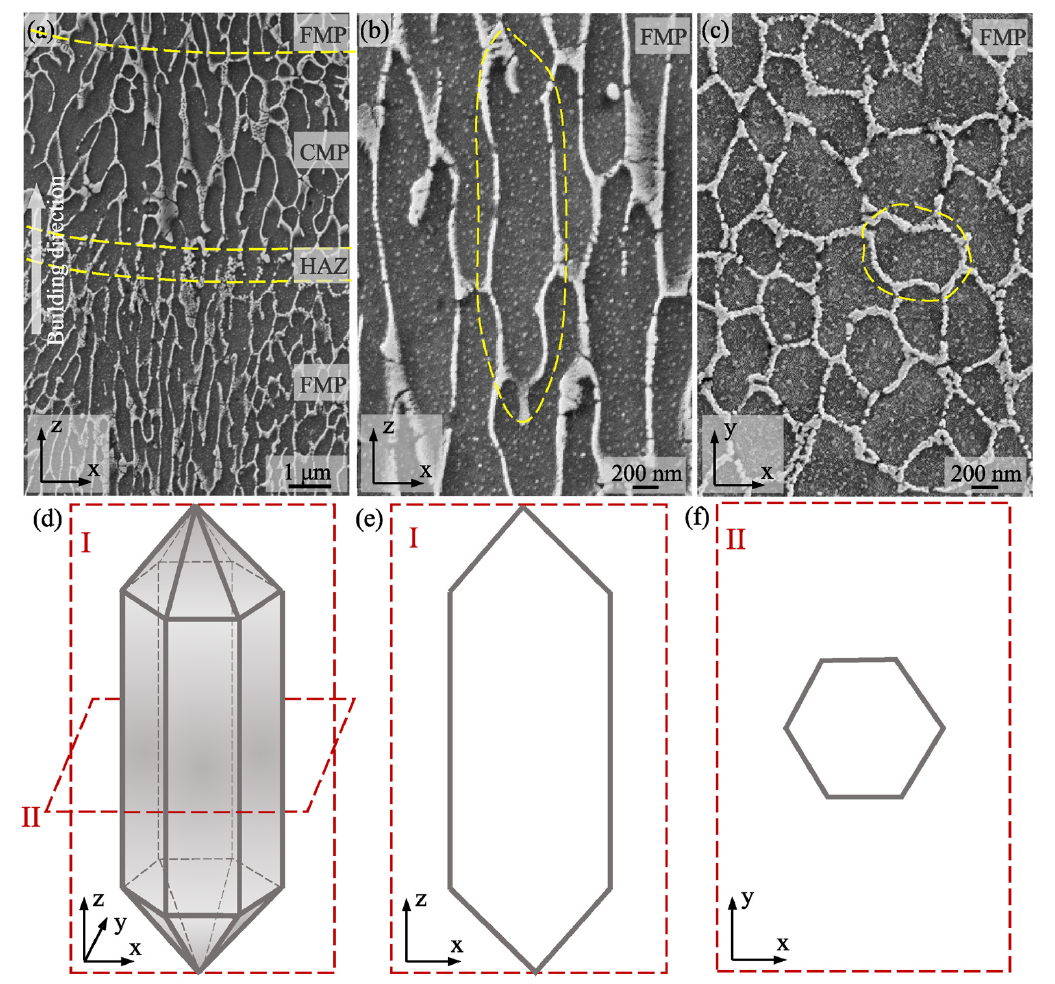

圖1 熔池邊界的細熔池、粗熔池和熱影響區(a)，細熔池在xz(b)和xy(c)平面的富硅共晶網絡二維形貌；富硅共晶網絡結構(d)及其在不同切割平面上的二維表示 (f)
對熔池進行放大，在二維SEM顯微圖中觀察到由α-Al和富硅共晶相組成的細小組織。圖1a為跨熔池邊界的結構，富硅共晶相在CMP和FMP中表現為一個相互連接的網絡，在HAZ中似乎被破壞。封閉的鋁胞內含有極其細小的富硅顆粒，直徑約為10 nm(圖1b和c)。CMP和HAZ構成了熔池邊界，厚度約為7 μm。在不同的截面上觀察到FMP，它占據了材料的大部分體積，是最具代表性的微觀結構。在平行于成形方向的平面上，富硅相沿外延晶粒長大呈拉長狀(圖1b)，而在垂直于成形方向的平面上，則呈等軸形態(圖1c)。
圖2 熔池邊界富硅共晶結構的三維可視化
通過掃描電鏡觀察發現，熱影響區中富硅共晶網絡發生了明顯的斷裂。因此，采用FIB/SEM層析成像技術，使用5 nm的體素尺寸，提供了微結構的三維可視化。在比較大的體積下，可以觀察到CMP和FMP的相互連接很好，如圖2a-b所示。但是，當處理體積較小時，CMP和FMP的網絡分離，如圖2c-d所示。與二維觀測相比，在這樣的3D體塊中考慮互連時，HAZ中的富Si相并沒有支離破碎到作為單獨的物體單獨挑選出來。CMP和FMP區域在大尺度上呈現出一種聯系，但在小尺度上就會破裂；熱影響區不能從3D微觀結構中很好地定義，它似乎是FMP的一部分。綜上所述，富硅相呈現出比二維掃描電鏡所觀察到的更為復雜的結構。由于富硅相的分支形態，熱影響區無法在二維視圖中準確表征。富硅相在FMP中連通度最高，尺寸最??；在HAZ中連通度最低，尺寸最大。
圖3 水平 (b)和垂直 (d)缺口試樣的FMP損傷特征水平 (b)和垂直 (d)缺口試樣的FMP損傷特征。
斷裂路徑的研究表明，F(xiàn)MP在外部載荷作用下，無論熔池的方向如何，都容易發生損傷。當熔體池邊界垂直于拉伸載荷時，CMP是一個有利的斷裂路徑。相應的，CMP裂紋尾跡區孔洞尺寸較大，F(xiàn)MP、CMP和HAZ的損傷密度相似。這可能是由于CMP的微觀結構較粗，并且由于其強度較低，裂紋更容易生長。
