供稿人：姚思琦 王玲 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2021-09-20
植入式微電極陣列通過揭示神經元活動和功能連接，對理解大腦和神經疾病做出了重要的貢獻。但由于腦組織微觀環境對微電極的特性極其敏感，使得植入式微電極的有效設計具有很強的挑戰性。為提供具有長期記錄穩定性的電子-腦界面，柔性神經探針越來越多的用于植入式神經記錄技術，然而柔性材料在軟組織中實現植入和精準定位十分困難，面臨著簡化植入方式和穩定接口界面二者之間相互制約的困境。
針對這一現狀，復旦大學高分子科學與新材料實驗室的孫雪梅等人提出一種具有可變彈性模量的微纖維狀神經探針(MFNPs)，三層同軸核殼結構的探針制備過程如圖1所示，以碳納米管纖維(CNTF)為核心電極，表面涂覆聚對二甲苯作為絕緣層，鈣離子交聯海藻酸鈉(SA)為彈性模量可變層。由于水分子的擴散和含水環境中的聚合物鏈的松弛有助于SA的溶脹，可導致電極彈性模量和柔韌性的相應改變，電極吸水后直徑從36μm變?yōu)榇蠹s190μm。

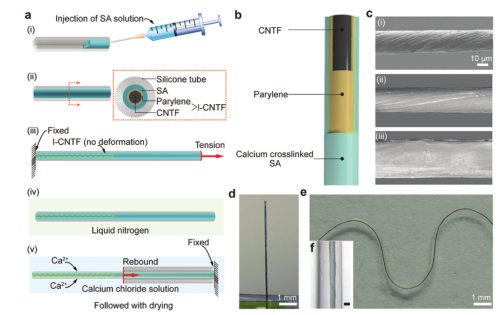

圖1 彈性模量可變MFNP的制備a：MFNP的典型制造方法 b：MFNP多層結構原理圖 c：MFNP分層電鏡掃描 d：干態MFNP e：浸入人工腦脊液中的濕態MFNP f：濕態MFNP高倍放大
采用納米壓痕法研究了干式MFNP和濕式MFNP的力學差異，測得干態MFNP的有效壓痕彈性模量為，可以在沒有任何輔助材料的情況下不發生彎曲的植入瓊脂水凝膠中，植入后干態MFNP吸水膨脹變軟彈性模量變?yōu)椋罱K占據空間形成穩定的界面。在如圖2所示界面的動態穩定性測試中，與腦組織匹配的彈性模量確保了濕態MFNP和壓縮的腦組織之間的同步運動，從而提供了一個高度穩定的神經元信號記錄。
圖2 MFNP界面動態穩定性測試 左側：植入MFNP的小鼠大腦壓縮前后顯微CT圖像 右側：輪廓提取線。
將干態MFNP植入成年小鼠的大腦皮質中實時監測神經元活動，由于導電CNTF的大小與神經元大小相同，濕態MFNP能夠記錄單個單元信號。圖3a顯示了體內記錄兩個單個單元的波形，由軟件確定的MFNP實時信噪比優于大多數基于高分子材料的柔性神經探針。為驗證探針的長期功能穩定性進行如圖3b所示持續4周的神經記錄，未發現明顯的性能退化，這種穩定性可能來自于探針穩定的電化學性能和動態穩定界面所保證的實時響應。

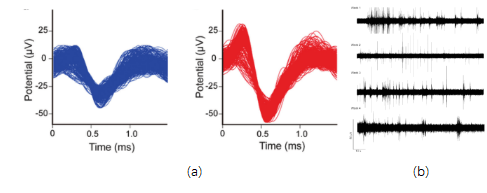

圖3 MFNP體內電生理信號記錄 a：單個單元波形圖 b：體內四周信號記錄
