97夜夜澡人人爽人人喊中国片|亚洲成AV人片在线观看豆|亚洲精品亚洲人成在线下载|久久久久久久久人妻一区精品,久久久久久精品免费自在自线-色婷婷狠狠久久综合五月-国产成人香蕉久久久久-久久99精品久久久久久野外-国产成人久久精品二区三区 ,亚洲a级片在线观看,亚洲精品第三页,亚洲一区中文字幕,免费在线日韩,中文字幕日本亚洲欧美不卡,久久中文字幕日韩精品,亚洲三级在线看 ,国产在线观看激情-国内偷视频在线观看-午夜精品久久影院蜜桃-免费看美女午夜大片-国产一级黄片儿免费看

近來，難熔高熵合金由于其在極高溫度下的應用前景，正越來越受到人們的重視。但是由于高溫下高強度與環(huán)境溫度下良好的塑性之間的不協調性，使得難熔高熵合金的應用受到很大限制。

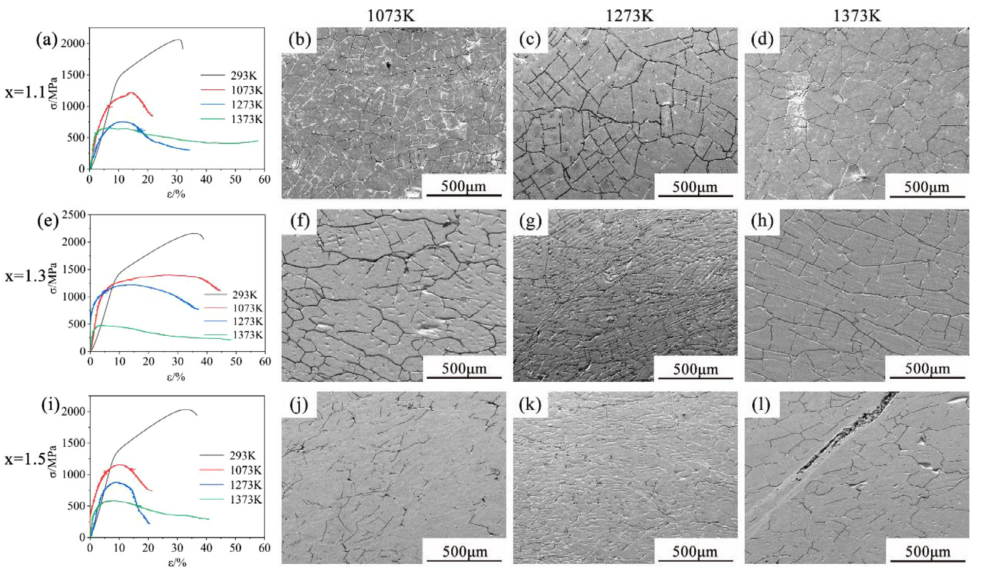

南京航空航天大學材料科學與技術學院的研究者們利用高熔點元素W、Mo、Nb、Ta、Ti，并采用真空電弧熔煉的方法制備了W0.4MoNbxTaTi（x=1.1,1.3,1.5）高熵合金。其表現出優(yōu)異的高溫強度并且在室溫下也有非常好的強度和延展性。 不同溫度下不同溫度下W0.4MoNbxTaTi合金的真實壓縮應力—應變曲線和熱壓微結構如下圖1所示。

從圖中可以看出W0.4MoNbxTaTi合金在室溫下有良好的延展性，斷裂應變在32%—39%之間，屈服強度分別為1412MPa（Nb1.1）、1334MPa（Nb1.3）和1312MPa（Nb1.5）。隨著溫度的升高，屈服強度顯著下降。這是因為高溫提供了能量，較高的能量會促進位錯甚至晶界的運動，導致屈服強度的降低。盡管強度降低，合金在1373K的時候仍保持高的屈服強度（Nb1.1 585MPa；Nb1.3 425MPa；Nb1.5 503MPa）。 右邊的掃描電鏡圖像可以看出裂紋開始于晶界，然后沿晶界擴展，同時一些裂紋擴展到晶粒中。隨著溫度的升高，裂紋的擴展受到抑制。在變形過程中，出現應力集中，導致局部能量急劇增加。當應力集中達到一定值時，開始出現裂紋擴展，釋放能量。隨著測試溫度的升高，原子活性和位錯遷移率顯著升高。因此，局部應力集中可以得到有效緩解，抑制裂紋的萌生和擴展。

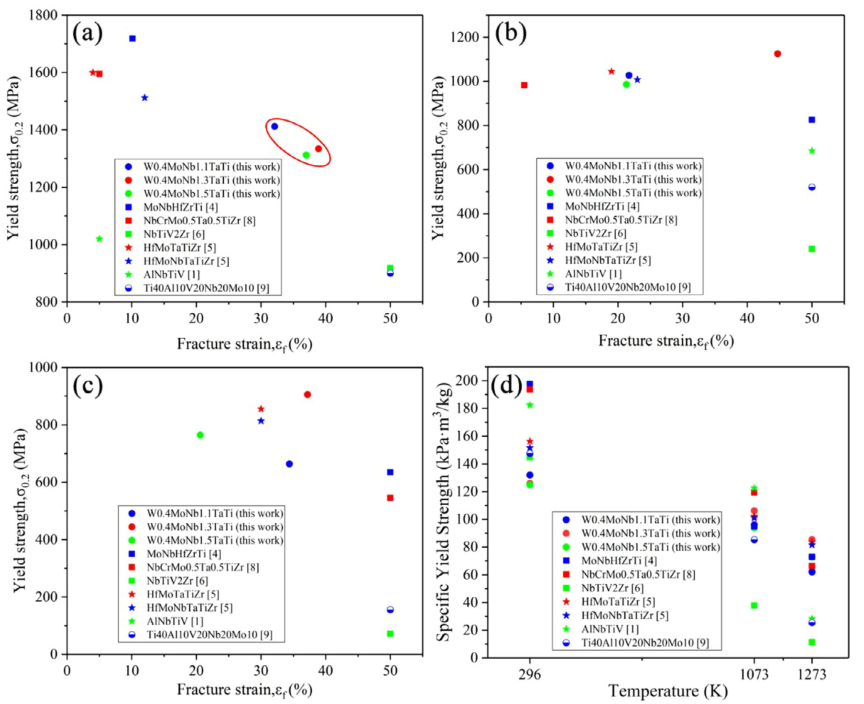

圖2為W0.4MoNbxTaTi合金與報道的其他高熵合金機械性能和比屈服強度的比較，可以發(fā)現W0.4MoNbxTaTi合金不管在室溫下還是高溫下是強度和塑性的折中，具有廣闊的應用前景。

參考文獻：

1. [1]Wei Wenchao,Wang Tao,Wang Chunyu,Wu Meng,Nie Yunpeng,Peng Jun. Ductile W0.4MoNbxTaTi refractory high-entropy alloys with excellent elevated temperature strength[J]. Materials Letters,2021,295.
