供稿人:鐘琪 田小永 李滌塵 發布日期：2017-06-26
近日，來自德國斯圖加特大學的研究團隊利用微納3D打印技術，在一枚芯片上打印了4組微型透鏡，來模擬那些掠食鳥類的視覺系統，如圖1。這些沙粒大小的微型透鏡適合安裝到微型及小型無人機上，用于導航和對周圍環境攝像。
圖1 四組3D打印一體成型的透鏡系統
這些微型透鏡的工作原理模仿了人類和很多脊椎類動物的“漏斗狀”視覺（"foveated" vision），即視覺中心最清晰，而邊緣則比較模糊，如圖2。與常規圖像相比，這相機能夠快速而準確的采集視野中心的物體，并可以減少所需的功率和處理時間。該優點可允許小型機器人在保證其自我安全的同時，還能夠?qū)⒔^大部分的“精力”用于處理手頭的任務上。

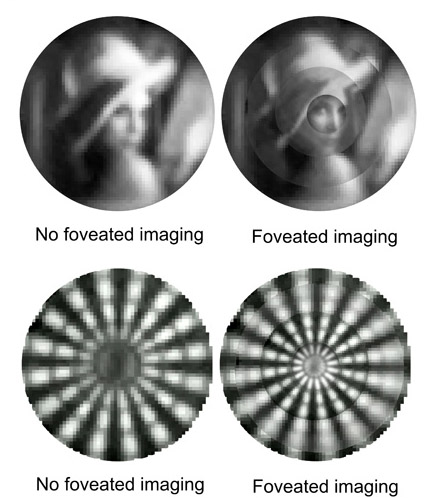

圖3 漏斗狀視野匯聚了更多的細節在圖像中央，而外圍逐漸模糊
這個相機不像普通相機采用單獨1組透鏡，而是在同一個CMOS圖像傳感器上安裝了4組有不同焦距和視角的透鏡，形成一個多孔徑的相機。圖像傳感器可以綜合四組透鏡采集的圖像信息合成一張圖像，如圖3。這種獨特的多鏡頭設計，使其具有極高的分辨率并能夠獲取遠處的細節圖像，而其他周邊的鏡頭則能提供優異的廣角視野（其分辨率略小于前者）。為此，其視覺系統可以與那些掠食鳥類相媲美。研究人員也將其戲稱為“鷹眼”相機。

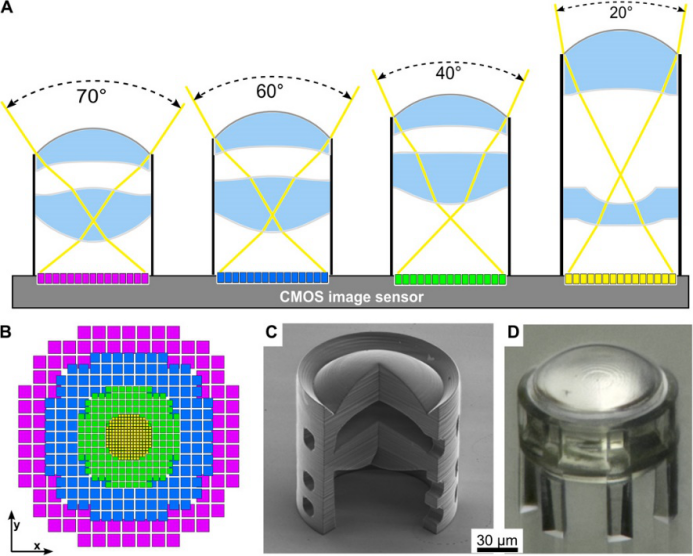

圖3 (A) 位于圖像傳感器上，四組不同焦距與視角的透鏡組; (B) 四組透鏡獲取的圖像信息融合; (C) 透鏡組的電鏡圖像; (D) 透鏡組的光學顯微圖像
雖然斯圖加特大學的“鷹眼”鏡頭仍然有微觀層的分離，但是鏡頭的設計掩蓋這個缺點，讓它變得無傷大體。根據光學原理，光線自上而下透過，而不是從側面透過，這樣微觀層的問題就不會影響光線的走向。同時，這項技術有一定的局限性。例如，現在只能使用一種類型的塑料材料來附加地制造透鏡。而多材料透鏡可以提供更好的平衡色差，這將減少視覺失真的機會。
“3D 相機”研究團隊的下一步計劃，是進一步減小相機的尺寸。德國斯圖加特大學的應用物理學家阿羅伊斯·赫爾科默說道，“目前，我們使用的是商業圖像傳感器，其周圍還附帶了其他電子元器件與電路。但是從本質上來看，這項技術已經能夠用于僅由鏡頭、傳感器與電池組成的超微型系統，這類系統的尺寸將僅為1毫米見方。因此，你可以將這一系統用于負責安保監視的無人機，或者是工廠中的機械臂上。”
