供稿人：冷俊卿、連芩、李滌塵 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2021-10-26
增材制造以其特有優勢，在生物醫學應用中彰顯出巨大潛力。以材料表面活性鍍層為代表的生物2D增彩技術，以及以金屬、聚合物、生物陶瓷等為原材料制造組織工程支架或假體的生物3D增材技術接連問世，為個性化定制治療開辟了諸多可能。但受限于材料，上述技術制造的植入物往往只能替代質地單一且均勻的區域，而很難實現復雜組織或器官的一體化成型。
香港城市大學的Guo Liu等人通過將10%二氧化鋯納米顆?；烊刖鄱谆柩跬橹校苽涑隽思{米復合材料油墨，可使用墨水直寫技術打印出具有彈性的陶瓷前體，將形成的結構在150℃下后固化30分鐘，通過在氬氣（Ar）流動下將陶瓷前驅體加熱到1300℃ 1 h可轉化為陶瓷。
這種陶瓷可通過調整微結構實現34-547 MPa的抗壓強度和200％的拉伸應變（圖1）。根據相關報告，肌腱/韌帶和關節軟骨的極限拉伸應變分別為10％–15％和60％–120％，而皮質骨組織和牙齒組織的抗壓強度分別為88–164MPa和295MPa。所有這些參數均在該材料的機械性能范圍內，表明該生物陶瓷可同時適用于軟組織與硬組織。此外，且陶瓷前體也可充當粘合劑，將同源的柔性與剛性陶瓷相連，構成兼具軟硬組織的復雜結構假體（圖2）。 同時，由于陶瓷前體具備良好彈性，通過鐵絲約束（圖1C）、施加預應力（圖1 D,E）等方法，可實現復雜曲面結構的陶瓷材料4D打印，為更加復雜的組織與器官制造提供了更多可能。
圖1陶瓷4D打印系統（a）DIW變形熱處理方法。（b）陶瓷前體的印刷微晶格和兩種相應的EDC（從左到右）。（c）印刷的陶瓷前體可以拉伸至200％應變。（d）實現強度-可擴展性的協同作用。比例尺，1厘米。NC：納米復合材料。

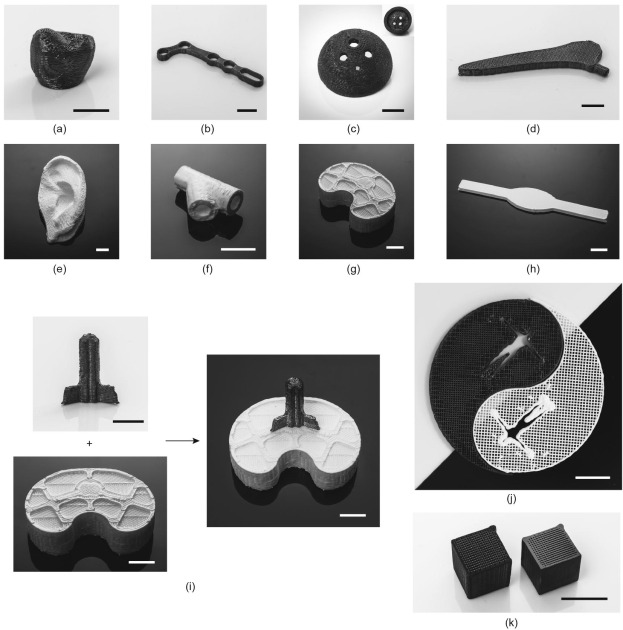

圖2 具有4D打印混合陶瓷前體/陶瓷材料的代表性生物植入物的開發。印刷的硬質陶瓷制成的牙冠，（b）鎖定板，（c）髖臼杯和骨板。 印刷的軟陶瓷前體制成的外耳，（f）氣管，（g）半月板和韌帶。（i）可印刷的“陶瓷油墨”膠粘劑，用于將印刷的剛性和軟質生物植入物融合在一起。 （j）太極的印陰/陽符號，帶有白色/黑色混合陶瓷前體/陶瓷材料，顯示出人體中軟/硬的混合生物結構。 （k）未（左）拋光或（右）拋光的印刷陶瓷晶格結構的比較。比例尺，1厘米。
