供稿人：李賽 魯中良 供稿單位：機械制造系統工程國家重點實驗室 發布日期：2021-11-26
結合多種增材制造方法的復合3D打印方法可以實現多材料3D打印。通過將兩種或兩種以上的3D打印方法集成到一個平臺上，就可以有效制備多材料的復雜結構零部件。美國佐治亞理工研究團隊[1]研究了一種低成本、高精度和高打印速度的多材料3D打印方法，將立體光固化和材料擠壓方法集成在一個打印系統中。該復合打印系統由一個自上向下的DLP打印機和三軸直寫成型機組成，DLP打印機可實現基體材料的高速、高精度打印，而直寫成型機主要用于打印各種增強功能材料。
圖1 復合3D打印系統示意圖

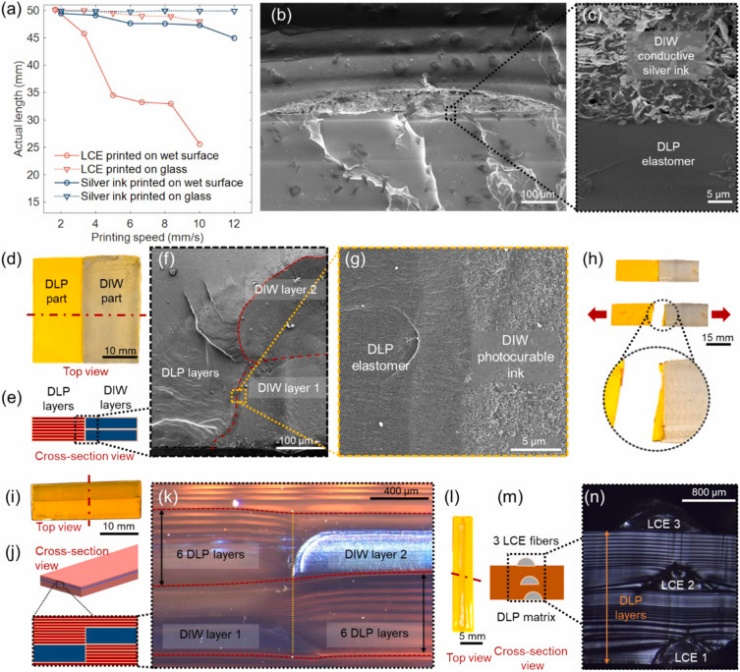

圖2 混合打印材料結合情況
研究團隊探索了光敏樹脂類型、流變性、打印速度、直寫距離、層厚與層數對打印質量的作用規律。結果表明，DLP層與DIW層出現互穿結構，說明基體材料與增強材料結合強。而且DLP樹脂良好的流動性可以有效浸潤DIW單絲，減少?gòu)?fù)合材料存在的孔隙。最終，用該復合打印系統實現了含LCE纖維軟體機器人的打印，如圖3所示。
圖3 使用LCE纖維復合打印軟機器人
總結：該研究團隊提出了一種利用DLP/DIW復合實現多功能結構和器件多材料3D打印的新方法。直寫成型速度和墨水類型是影響最終打印分辨率和DLP/DIW界面結合強度的重要因素。通過優化印刷參數，采用多種油墨實現了高打印精度和強界面粘結。這項工作開辟了利用單一打印工藝制造多功能結構和器件的新途徑，具有巨大的應用潛力。
