近日，西蒙弗雷澤大學3D打印實驗室的研究人員研究了一種折疊結構，目標是開發一種低成本的便攜式呼吸機，其突破點就是3D打印的折紙管。為此目標，研究團隊開發了一種可靠的采用機械可調 3D 折紙結構設計的主動安全氣囊及通風控制系統。呼吸機中的呼吸機框架、3D 折紙管以及3D架構傳感器的導電路徑均采用了3D打印技術，由熔融長絲制造 (FFF) 3D 打印機完成打印。該研究成果發表在《Flexible and Printed Electronics》期刊。 基于 3D 折紙結構的主動安全氣囊展示了可靠和可重構的特性。通過調整折紙結構的重復單元模式的角度參數，整個折紙結構的風量和剛度可以被定制，以提高作為主動安全氣囊的性能，其壓縮前后的體積比約為85%。
同時3D 折紙管在壓縮力下的旋轉行為允許安全氣囊中的更多功能，例如結構化壓力傳感。折紙式安全氣囊上帶有電位測量機構的3D打印結構傳感器允許準確監測呼吸機電路中壓力傳感器的測量氣壓。通過 3D 打印的可重構折紙管可以實現具有特定氣流速率的目標風量的準確輸送。

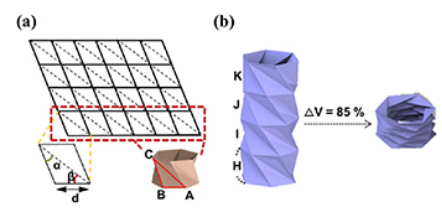

圖1 設計的 Krisling 折紙模塊及其機械行為

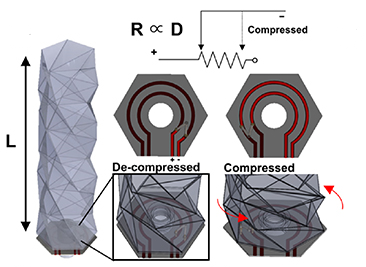

圖2 使用 3D 折紙?jiān)谳S向壓縮下的旋轉行為的架構傳感器示意圖

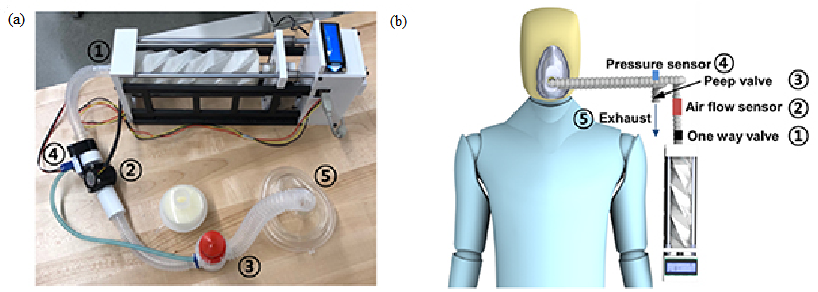

圖3 機械呼吸機原型示意圖和呼吸回路接口
最后，研究人員展示了組裝完成后的呼吸機結構，使用可重構3D折紙安全氣囊的機械呼吸機顯示出較高的可靠性。此外還展示了3D打印技術作為“Prosumer”概念的優勢，如果有3D打印機和最少數量的電子元件就可以在任何地方制造呼吸機。因此，所展示的呼吸機相對不受約束，以適應未來大流行的升級。
