連續碳纖維增強熱塑性樹脂（CFRTP）的3D打印技術具有突出的靈活性、低能耗和低成本等特點，可在航空航天工業中得到應用。熔融沉積成形工藝（FDM）是最常見的CFRTP 3D打印方法之一，該成形過程有許多影響產品質量與性能的參數，為了明確成形工藝參數對產品性能的影響規律，找到改善打印工藝的辦法，過往的研究有關于溫度、壓力、打印速度、噴嘴結構、打印路徑、材料改性等與樣件力學性能的關系。而李會民副教授等人研究了真空中打印連續碳纖維增強PLA復合材料（CFRPC）的機械性能，研究團隊利用自行開發的連續碳纖維預浸絲打印了樣件，比較了在大氣和真空中打印的CFRPC的機械性能，分析了工藝參數與真空打印樣件的力學性能之間的關系。
真空3D打印CFRPC的設備由真空室、送絲機構、噴嘴、控制系統等組成。真空室與真空泵相連，在真空打印過程中保持-0.099MPa的真空度，送絲機構固定在打印頭上，確保耗材穩定提供給噴嘴，為了防止纖維在噴嘴處斷裂和堵塞，噴嘴直接設計為1.2mm，噴嘴移動速度與喂料速度一致。真空3D打印CFRPC的設備原理示意圖、設備實物照片和打印的復雜結構見圖1。

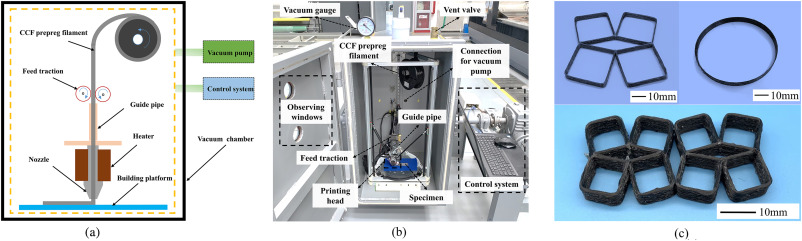

圖1 真空3D打印示意圖和設備及其打印的復雜結構（c）
本研究中3D打印樣件的機械性能主要評估的是彎曲性能，研究人員通過掃描電子顯微鏡觀察了預浸絲和試樣斷裂橫截面的微觀結構（見圖2），通過DSC測得預浸絲的熱性能，確定了打印溫度范圍，采用X射線顯微計算機斷層掃描測試了樣件的孔隙率，并分析了打印環境是否為真空、打印溫度、打印速度、層厚對樣件彎曲性能的影響。

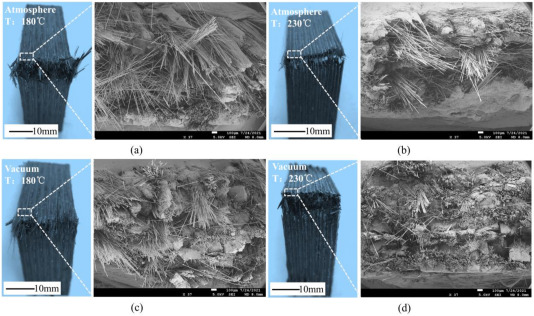

圖2 在大氣(a, b)和真空(c, d)中打印的試樣橫截面的微觀結構
研究結果顯示，與大氣環境下打印試樣的性能相比，真空打印試樣的彎曲強度和模量分別提高了24.51%和8.35%，真空打印試樣的孔隙率為4.18%，低于大氣打印試樣的孔隙率。可以解釋為，在真空環境中，傳熱方式主要是通過復合材料的熱傳導，負壓作用提高了復合材料的結合性能，降低了孔隙率。
