增材制造技術在工業4.0中得到了廣泛的關注。隨著消費者對3D打印服務需求的不斷增加,消除3D打印資源在地理位置上的需求和供應不平衡是一個巨大的挑戰。通過將3D打印集成到云環境中,作為一種面向服務的新制造范式的云制造為應對這一挑戰提供了一種方法。本文介紹一種基于先進的3D打印云模型的3D打印云平臺系統架構設計。

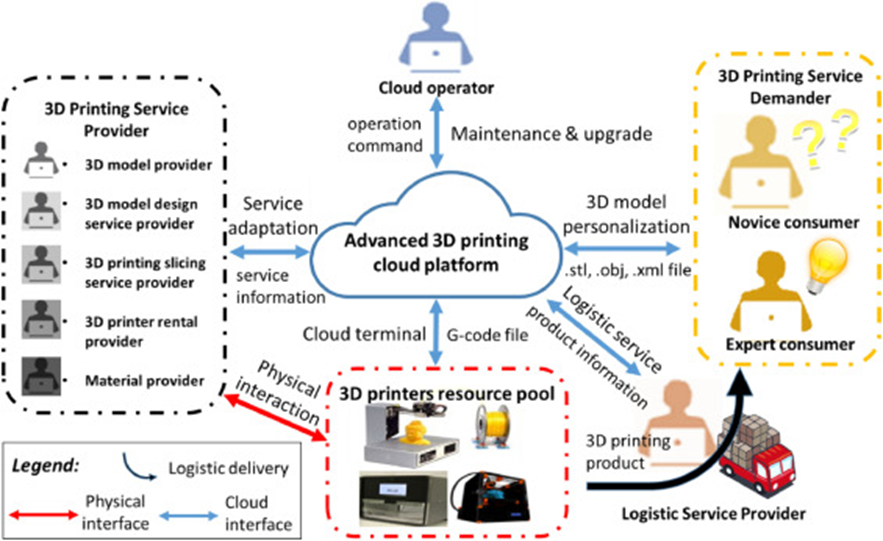

圖1 一種先進的3D打印云模型
3D打印云平臺架構主要由四層構成:消費者工具包層、打印服務管理層、虛擬資源池層以及訪問適配器層。其中消費者工具包層提供定制的在線工具,供服務需求者在云平臺上使用。主要包括通用工具和3D打印相關工具兩大類。3D打印管理層通過虛擬資源池層管理所有3D打印業務。云服務管理框架作為這一層的基礎,提供了通用功能服務接口,包括服務建模模板、服務注冊、服務發布、服務搜索、服務調用、服務組合等。
虛擬資源池層是從底層物理資源抽象出來的邏輯資源的虛擬池。進行物理資源信息的集中和管理。例如,3D打印機將被虛擬成一個虛擬化模型,機器參數采用結構化信息模型描述,功能接口采用軟件虛擬化方法進行虛擬化。因此,建立了物理3D打印機和虛擬3D打印機之間的虛擬孿生體。隨著連接3D打印機的數量越來越多,就形成了一個虛擬資源池。同時,對于模型優化、模型切片等功能,也可以虛擬化為云服務,并具有一定的服務規范。因此,這個虛擬資源池是云平臺的核心資產。
接入適配器層用于實現對各種3D打印機的自適應訪問,并統一I/O接口。在云平臺中,需要預先定義一套抽象的3D打印機數字I/O接口作為標準接口,以供接入的所有設備采用。這些標準接口一般包括參數獲取和設置、狀態監控、設備控制、訪問控制等功能。

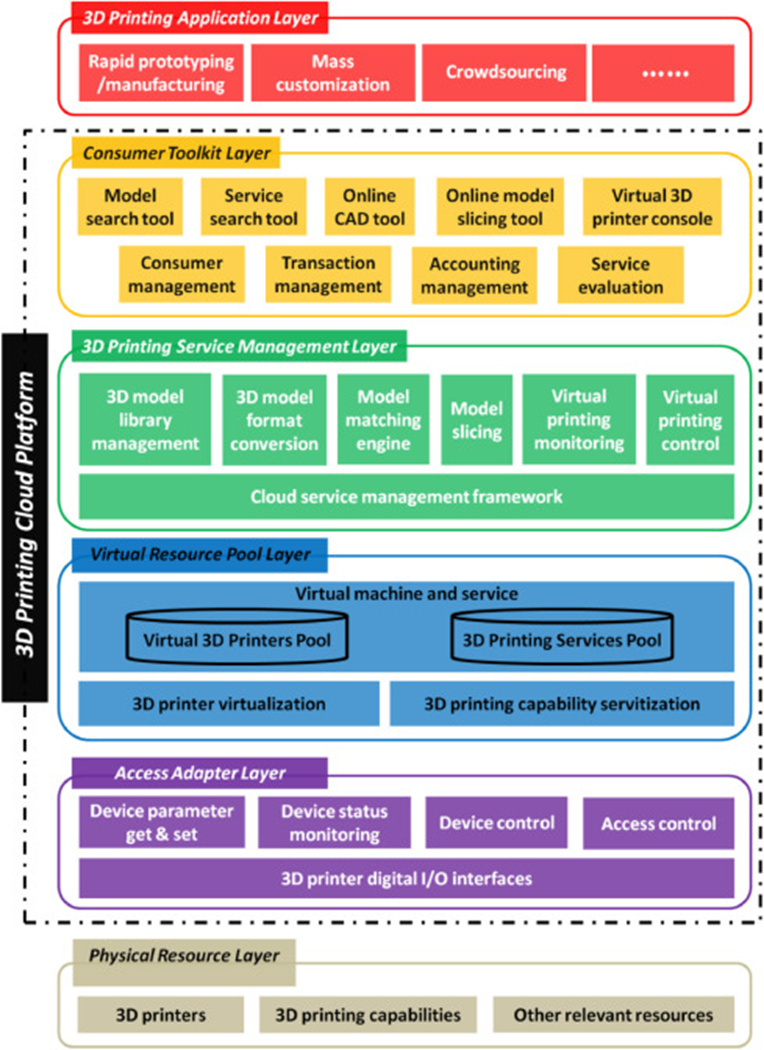

圖2 3D打印云平臺架構
3D打印作為工業4.0中一種流行的先進制造技術,在利用CPS、物聯網和云計算等技術的網絡物理集成制造環境中面臨著新的機遇和挑戰,云制造作為一種新興的、面向服務的智能制造模式,為應對這些挑戰提供了有效的方法。
