連續液面成型（CLIP）技術是一種基于光固化的快速3D打印技術，連續的打印過程極大提高了效率，但是對于高粘度陶瓷漿料，實現連續打印仍有一定的困難。SiOC是一種無定形陶瓷，硅與氧和碳同時結合，少量游離碳分散在無定形相中，有出色的機械性能、晶格結構和高溫下優異的抗氧化性，已被用于各種軍事和工程領域。液態硅氧烷具有低粘度和靈活的化學改性能力，有可能通過各種方法形成固態聚硅氧烷（PSO），而聚硅氧烷前體則可通過熱處理轉化為SiOC陶瓷成分。
天津大學材料科學與工程學院、先進陶瓷及加工技術教育部重點實驗室的何沖[1]等人提出了一種聚硅氧烷(PSO)前體連續自上而下CLIP打印，然后通過熱處理獲得SiOC陶瓷部件的方法（圖1），具體方式為:首先合成光敏環氧-丙烯酸陶瓷前體硅氧烷，將打印平臺降至硅氧烷表面以下的適當位置，懸浮30-60秒左右，使氣泡從固化區排出，然后進行紫外曝光。同時，打印平臺根據切片厚度逐層下降，當切片厚度為50μm時，平臺以2mm/s的速度下降，每層停留1.2s。通過充分利用空氣中的氧氣，可以在空氣和固化組分之間形成連續的液體界面即圖中的“死區”。在打印過程中，隨著印刷平臺的下降，部分液體硅氧烷將從容器中排開，（液體硅氧烷的溢出過程確保了樹脂的頂部在印刷過程中保持在同一水平。熱處理過程為在四氫呋喃(THF)中超聲清洗3D打印的聚硅氧烷前體3分鐘，洗去未反應的液體硅氧烷。最后，通過在氬氣氣氛管式爐中以2℃/min的加熱速度在1000℃下熱處理2 h，將3D 聚硅氧烷前體轉化為3D-SiOC陶瓷件。

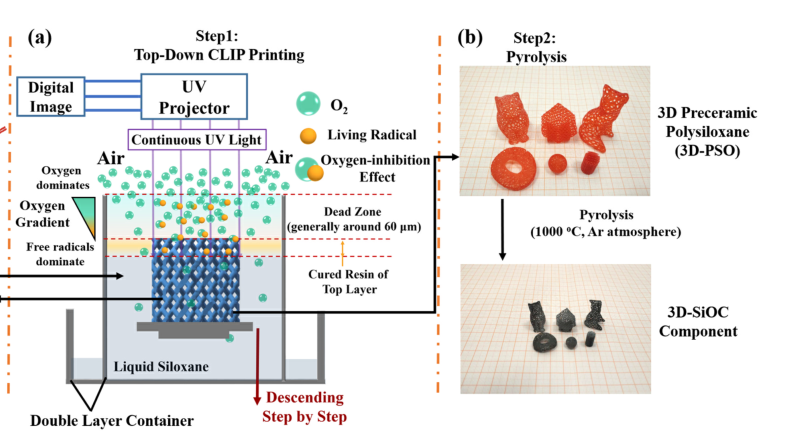

圖1通過自上而下的CLIP技術制造SiOC陶瓷件的過程。 （a）自上而下打印過程示意圖；（b）聚硅氧烷前體打印件和燒結后的3D-SiOC陶瓷件。
該團隊通過對不同丙烯酸與環氧硅氧烷的質量比R與固化層厚、死區厚度、打印速度進行研究（如圖2所示），發現隨著R值的增加，硅氧烷的光敏能力具有開始增加然后后期降低的趨勢，同時死區厚度變化量也因R值的增加而減小，因此合適的環氧硅氧烷和丙烯酸的原料配比可以提高環氧丙烯酸硅氧烷的感光性能，且使死區厚度受曝光時間的影響較小。最終確定選擇R=0.25，且此時的曝光能密度為1.915mW/cm2，此時漿料的粘度小于300mPa·s,是理想的打印粘度。滿足精度要求時，最大打印速度可達100mm/h。

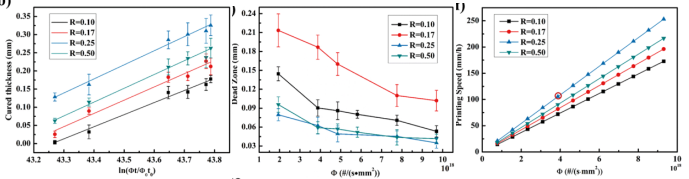

圖2 不同R值時的固化層厚、死區厚度、打印速度
獲得的素坯和熱解的陶瓷部件之間存在收縮(約40vol%)，導致熱解的陶瓷部件的切片厚度比打印前體的切片厚度薄。根據納米壓頭測試，熱解的3D-SiOC陶瓷的硬度為3.28GPa，表明通過本文方法獲得的SiOC陶瓷件是致密且無裂紋的。
通過聚硅氧烷前體熱解獲得陶瓷的方法，顯示了SiOC陶瓷通過CLIP技術成型的潛力，同時也給了我們一種“成型-前體-熱解-成品”的3D打印思路，以此來實現獲得更高的效率的同時達到需要的性能，但是對于復雜結構和大尺寸零部件的打印該方案的可行性還需要做進一步的研究分析。
