供稿人：張智航，連芩 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2022-06-28
增材制造能夠生產高度復雜和個性化的產品。然而，要實現現代大規模生產的電子系統的性能、可靠性和小型化，需要材料科學和加工方面的創新。英國利茲大學機械工程學院研究人員介紹了一種新的數字制造策略，該策略將高性能聚合物（聚醚酰亞胺）的 3D 打印與通過聚合物表面的化學改性和計算機控制的功能器件和結構組裝結合光基選擇性金屬化銅跡線。使用這種方法，可以在柔性共形表面上制造精確且堅固的導電電路，而無需連接和組裝單獨的電路。為了展示該工藝如何與現有的電子封裝技術兼容，一系列現代元件被焊接到表面貼裝組裝到選擇性金屬化焊盤上。為了突出這種新功能的潛在應用，研究人員制造并表征了高頻無線通信、感應供電和位置傳感演示器。結果顯示了該過程如何為機器人、醫學和可穿戴技術領域的未來實際應用提供所需的機械、電氣、熱和電磁特性。

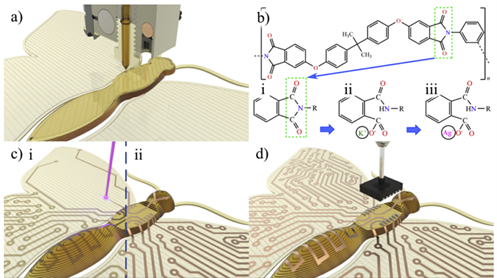

圖 1. 數字驅動制造過程的示意圖 (a) PEI 基板的熔絲制造。 (b) (i) 功能性酰亞胺結構的表面化學改性。 (ii) 水解裂解酰亞胺環， (iii) 離子交換形成聚酰胺酸銀。 (c) 通過 (i) 選擇性紫外激光照射誘導銀納米顆粒，(ii) 化學鍍銅進行金屬圖案化。 (d) 計算機控制的膏體分配和電子元件的表面貼裝組裝。
該工藝首先使用熔融長絲制造 (FFF)工藝 3D 打印基于聚醚酰亞胺 (PEI) 的長絲 (ULTEM 1010)，其中熔融 PEI 從噴嘴逐層選擇性地擠出以構建 3D 幾何結構（圖 1a）.基于PEI的材料是可進行 3D 打印的無定形熱塑性聚合物，具有化學穩定性、生物相容性，并具有下一代應用所需的機械、熱和介電性能。該工藝的第二階段包括使用由金屬納米顆粒的局部光還原引發的化學鍍工藝選擇性地金屬化 PEI 表面。這是通過使用兩階段反應對聚合物的酰亞胺組分（圖 1b-i）進行化學改性來實現的，該反應包括使用氫氧化鉀進行堿性水解以形成聚酰胺酸鉀（圖 1b-ii），然后通過浸入硝酸銀中進行離子交換，形成聚酰胺酸銀（圖 1b-iii）。在暴露于405 nm光時，銀離子通過光解還原以合成 20-70 nm 的金屬納米顆粒（圖 1c-i）。然后去除任何未暴露的殘留銀離子，以使剩余的銀納米顆粒充當使用酒石酸鹽溶液進行化學銅沉積的種子位點（圖1c-ii）。該過程的最后一部分涉及使用計算機控制的分配和機器人拾取和放置組件（圖 1d）結合附加功能。
