供稿人：姚思琦、王玲 供稿單位：西安交通大學(xué)機(jī)械制造系統(tǒng)工程國家重點(diǎn)實(shí)驗(yàn)室 發(fā)布日期：2022-07-31
近年來，由于PEDOT:PSS高度的生物相容性和優(yōu)良導(dǎo)電性，它被廣泛應(yīng)用于儲(chǔ)能、柔性電子、以及最近的生物電子等領(lǐng)域。相比于傳統(tǒng)制造技術(shù)，3D打印成本低，在制造過程中需要最少的人工干預(yù)，然而目前報(bào)道的可3D打印PEDOT:PSS方案較少?；诖耍骱髮W(xué)周南嘉博士團(tuán)隊(duì)報(bào)道了一種不使用有機(jī)溶劑，在室溫下用凝固浴輔助直寫成型（DIW）技術(shù)制備PEDOT:PSS，并描述了一種簡單的后處理方法，使其在各種基底上具有強(qiáng)附著力。
研究人員探索出一種適用于PEDOT:PSS的高分辨率3D打印方法，將濃縮的PEDOT:PSS液體油墨通過DIW噴嘴擠壓，當(dāng)打印到十二烷基苯磺酸(DBSA)凝固浴時(shí)，立即凝結(jié)成自支撐的凝膠。為實(shí)現(xiàn)最佳打印方式，凝固浴中DBSA的濃度和PEDOT:PSS的濃度是兩個(gè)顯著的變量，可打印PEDOT:PSS油墨濃度需超過3%，10%濃度的DBSA凝固浴適合圖案印刷。打印速度和噴嘴壓力是影響合成水凝膠絲性能的兩個(gè)主要因素，在直徑為100μm的固定噴嘴下，研究人員測試了印刷速度和壓力對(duì)擠出長絲直徑的影響。

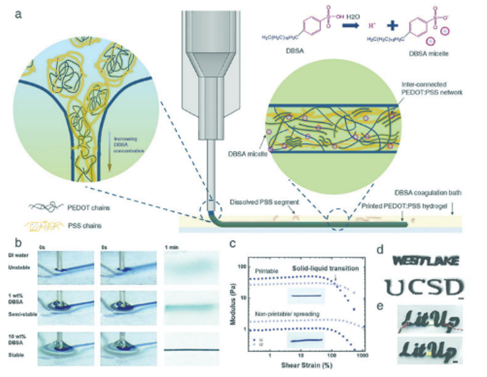

圖1 凝固浴輔助3D打印工藝參數(shù)研究
研究人員為驗(yàn)證基于凝固浴打印的PEDOT:PSS作為生物兼容電子器件的基本屬性，分別研究了機(jī)械彎曲對(duì)打印的PEDOT:PSS電性能的影響、測試其電化學(xué)性能及其在生理?xiàng)l件下的長期穩(wěn)定性以及通過30×5mm矩形試樣的拉伸試驗(yàn)表征PEDOT:PSS水凝膠的力學(xué)性能。結(jié)果表明打印PEDOT：PSS的優(yōu)越柔軟性和高導(dǎo)電性可能在生物電子設(shè)備和植入物中具有巨大的潛力，特別是在神經(jīng)調(diào)節(jié)治療中。
圖2 凝固浴輔助直寫成型技術(shù)亮點(diǎn)及應(yīng)用
進(jìn)一步的，研究人員選擇改變凝固浴的組成成分，以提高PEDOT:PSS水凝膠的力學(xué)性能，并通過簡單的基材處理和后處理，實(shí)現(xiàn)了PEDOT:PSS對(duì)多種基材的強(qiáng)附著力。最后打印了一個(gè)皮質(zhì)級(jí)神經(jīng)接口，使用打印的PEDOT:PSS電極陣列進(jìn)行全程監(jiān)測，接口在植入三個(gè)月后仍然完好無損，這表明電極陣列在生理環(huán)境中經(jīng)歷了最小程度的退化，證明了神經(jīng)界面的長期穩(wěn)定性。
這種基于凝固浴的DIW技術(shù)為高分辨率、多材料柔性電子和生物電子的快速創(chuàng)新開辟了大量的新途徑。此外，在水條件下對(duì)多種基材的強(qiáng)附著力使多功能生物電子器件的多材料制造成為可能。
