供稿人：武文澤、高琳 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2022-10-24
傳統的人造復合材料都是通過高溫?zé)Y(jié)來實現，耗能高且適用范圍有限；而大自然的復合材料（如骨骼、貝類等）都是在較為溫和的濕潤環境下，通過生物酶的調控來實現多尺度等級結構的構筑，其力學行為遠高于各類合成復合材料。
受自然合成復合材料過程的啟發，南方科技大學劉吉團隊結合水凝膠3D打印和酶誘導生物礦化制備具有極端力學行為的功能材料，實現3D打印軟質水凝膠材料（模量為125kPa）到硬質復合復合材料的轉變（150MPa），克服了傳統水凝膠材料3D打印制造的局限性。
具體的制造過程如下：首先將載酶水凝膠墨水前體打印成預先指定的3D結構（圖1a），然后在堿性磷酸酶（ALP）的誘導下甘油磷酸鈣（CaGP）水解，在水凝膠內部沉積磷酸鈣納米顆粒，從而實現酶誘導的生物礦化（圖1b）。在礦化過程中，透明的3D打印水凝膠晶格逐漸演變成白色外觀（圖1c）。經過力學測試發現礦化前后楊氏模量有極大的提高（圖1d）。
圖1 具有極端力學行為的復合水凝膠的3D打印和酶催化礦化。a) 3D打印水凝膠網絡結構示意圖。b) 酶誘導的水凝膠礦化示意圖。c) 誘導礦化的水凝膠網絡結構形態演變圖。d) 礦化前后水凝膠楊氏模量對比圖。
結合嵌入式3D打印，該團隊實現了各類自支撐結構的3D打印制造（圖2）。傳統嵌入式3D打印水凝膠得到的自支撐結構在支撐材料移除后，結構會迅速坍塌或形狀失真；而在本研究中，通過在支撐材料中加入生物酶，促進3D打印結構的原位礦化，首次實現在支撐材料移除的情況下，依舊能獲得穩定的三維自支撐結構。

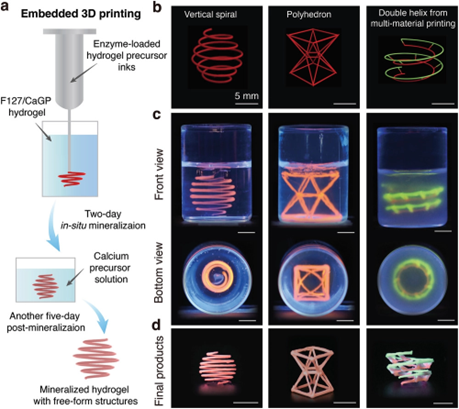

圖2 利用嵌入式3D打印和酶誘導的生物礦化來制造空間自支撐結構
該研究為制造具有高保真架構和定制機械性能的復合材料提供了一種可行的方法，通過將3D打印與生物礦化相結合，為下一代功能材料和結構開辟了新的道路。
