供稿人：梁拓，高琳 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2022-10-30
浙江大學機械工程學院研究團隊研究了一種懸浮打印策略，用于將基于 galinstan 的液態金屬直接沉積到具有高形狀保真度和空間分辨率（~150 μm）的 3D 懸空結構中。丙烯酰胺/納米粘土懸浮液作為屈服應力流體支撐浴，選擇過氧化氫立即氧化鎵皮并強化擠出的液態金屬，從而成功沉積連續的液態金屬細絲。之后丙烯酰胺/納米粘土的光固化用作彈性外包裝，可以使液態金屬-水凝膠復合材料產生約 500% 的拉伸變形。

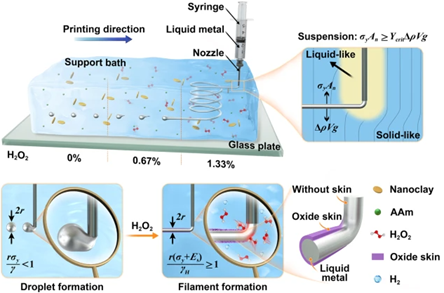

圖1 在 AAm/納米粘土支撐槽中打印液態金屬懸空結構的機理
研究團隊分別確定了過氧化氫濃度、打印條件對于打印結果質量的影響規律，確定了最優的條件參數。最終選擇1.33% 過氧化氫濃度，使用24號噴嘴，打印速度為100 mm/min，擠出流量為0.040 mL/ min以高保真度打印出如圖2c所示的連續、均勻的折線/波浪形/弧形輪廓。

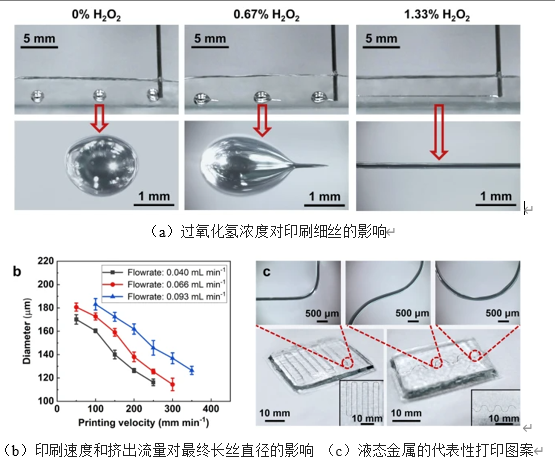

圖2 打印條件參數對于打印質量的影響
將液態金屬打印成具有連續長絲的復雜 3D 結構的能力是液態金屬在柔性電子設備中進一步應用的關鍵，因此該研究團隊分別打印了圓形螺旋結構和沙漏結構說明了這種方法在打印 3D 懸空結構中的可靠性。之后將印刷結構連接到帶有發光二極管 (LED) 的電路以驗證它們的導電性，所有 LED 的光都成功地顯示了印刷液體金屬在支撐槽中的高導電性。因此，這些示例證實了懸浮 3D 打印方法在使用液態金屬制造宏觀 3D 懸浮電路中的可行性和靈活性。
圖3 聚丙烯酰胺/納米粘土水凝膠中三種液態金屬電路結構的拉伸試驗示意圖以及在不同拉伸應變下打印正弦波液態金屬的工作狀態
PAAm/納米粘土水凝膠優異的變形能力（拉伸應變高達 1400%）和液態金屬的電學特性賦予液態金屬-水凝膠混合物以感知大的重復變形的能力。此外，具有螺旋結構的液態金屬-水凝膠電子器件被用作柔性諧振傳感器，可以精確監測-50%壓縮應變至50%拉伸應變范圍內的變形。印刷在 PAAm/納米粘土水凝膠中的液態金屬線圈產生 10 mV 的電壓，該電壓是通過移動磁鐵通過電磁耦合感應產生的，有望用作電磁發電機。
