供稿人：孟子捷、賀健康 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2022-11-06
機器人技術有望支持醫療保健和康復服務，或增強虛擬現實交互。然而，現實中動態環境通常需要廣泛的機器人控制算法、傳感器和反饋回路，以實現與人的安全交互。由軟材料制成的機器人通過其自適應的軟結構緩解了這些挑戰。然而，由于沒有任何傳感器反饋，軟體機器人仍然依賴于操作員的觀察和干預?？焖侔l(fā)展的新技術也導致了科技廢物數量的增加，由于軟材料的壽命有限，或部署的機器人無法回收等問題，軟體機器人需要提高其可持續性。
針對上述問題，約翰內斯開普勒大學林茨理工學院軟材料實驗室的研究人員提出了利用可降解材料、集成傳感器網絡的3D打印柔性致動器的設計和制造策略。使用熔融沉積成形打印了有彈性但完全可降解的生物凝膠，最小特征尺寸為0.6 mm，長徑比超過3(高寬比)。打印的生物凝膠可拉伸超過500%的應變，并可重復使用。打印的柔性氣動驅動致動器，能夠?qū)崿F(xiàn)全向運動，最大彎曲角度達74°。
復雜的傳感器網絡對于所有形式的運動都是必不可少的，研究人員進一步將基于可拉伸波導的光學傳感器網絡與軟體機器人致動器結合起來（圖1A）。這種組合使集成高精度的曲率、方向和力傳感的致動器成為可能。研究人員展示了機器人的能力，通過使用其傳感特征來檢測和清除障礙，實現了搜索和清除程序(圖1B)。與此同時，打印的生物凝膠可以輕松重復使用或處理，而無需考慮環境問題 (圖1C)。

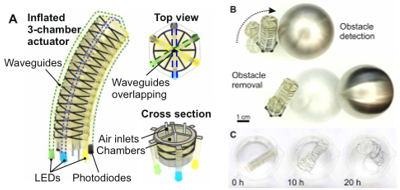

圖 1可降解的3D打印的集成波導傳感器的柔性致動器。(A)波導傳感器集成在致動器上，并在頂部交叉，以感知彎曲狀態和觸摸輸入。(B)三腔氣動\纖維增強\集成光學傳感器的柔性致動器，傳感器檢測致動器路徑中的障礙物，并移除物體。(C)浸泡在水中時，明膠致動器和波導膨脹溶解，可以實現完全的生物降解。
研究者實現了一種搜索-清除程序，以消除驅動器附近的障礙(圖2)。該程序從致動器尖端沿其中心環形運動。在此初始校準后，記錄各自的強度變化，致動器搜索其附近的障礙。在循環搜索路徑上，尋找與最初記錄的強度值的偏差。通過這種方式，致動器感知其路徑內障礙物的接觸事件。一旦檢測到，搜索程序停止，壓力從所有腔室釋放。最后，以最大的壓力向檢測到的障礙物方向驅動，隨后將障礙物推開。

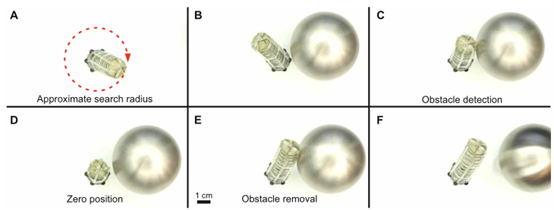

圖 2 柔性致動器的自動搜索-清除程序。(A到C)致動器執行圓周運動，直到它檢測到撞擊障礙物時意外的強度下降。(D至F)檢測后，從障礙物的起始位置開始，向障礙物方向施加最大壓力，將障礙物清除。
盡管該致動器成功實施了搜索-清除任務，該器件依然有需要改進的地方。例如，在致動器體旁邊的空間分辨率是有限的；當多個事件同時發生時，無法區分不同的輸入信號；根據不同的區域，區分不同的刺激(如彎曲和觸摸)仍是一個挑戰。在未來，不同波長或光調制的分布式光纖網絡可以幫助克服這些限制。機器學習算法將幫助解釋多種信號，以更好地區分多種變形，從而增強該機器人設計的通用性。此外，增加該致動器復雜性還需要更先進的致動器形狀和多材料的組合。到目前為止，粘度和冷卻時間阻礙了懸垂特征或腔體的打印。與多材料打印相結合，開發合適的可生物降解支撐材料將解決這些問題。
