在過去的十年中,軟體機器人在傳統剛性機器人無法適應的領域確立了自己的獨特地位。軟體機器人依賴于流體驅動(例如,液壓和/或氣動)的柔性材料,促進了其在人機交互的安全性、較低的成本和操縱復雜和/或微妙物體的幾何適應性。然而,目前軟體機器人應用的一個關鍵障礙在于,增加獨立操作的軟體執行器(或自由度)的數量通常需要相等或更多的不同控制輸入。為了減少或消除對這種外部控制方案的需求,美國馬里蘭大學機械工程系的研究人員提出了一種新穎的策略,即通過多材料3D打印,在一次打印中實現具有集成流控電路的軟體機器人(圖1)。
圖 1 集成流體電路的軟體機器人系統的一體化設計和增材制造策略
研究者設計了氣壓驅動的軟體機器龜,其工作原理是基于單個振蕩柵壓(PG)輸入的應用,而源壓(PS)輸入被設置為一個恒定的量級。當振蕩的柵壓(PG)輸入達到最小值時,源壓(PS)輸入主要誘導流體流向流控晶體管的排氣口,而不是流向在尖端流體密封的軟執行器(圖2A)。當振蕩的柵壓(PG)輸入增加到能夠?qū)iT激活具有最大流體特性的流控晶體管時,通往元件排氣口的路徑被阻塞,導致一部分源壓(PS)誘導的流轉而轉向相應的軟執行器(圖2B)。所產生的與流體晶體管相關的軟致動器的膨脹被設計成使腳蹼沿向下向后的軌跡移動(圖2B)。隨著柵壓(PG)量級的持續增加,流控晶體管都被激活,導致兩組相應的軟執行器的膨脹結合在一起,為鰭狀肢誘導一個更大的向后軌跡(圖2C)。當振蕩的柵壓(PG)輸入接近其最大峰值時,最后的射流晶體管激活,導致所有的流動轉向三組連接的軟執行器,這是為了使鰭狀肢向一個向上向后的軌跡移動(圖2D)。之后,這個循環相對于振蕩的柵壓(PG)輸入周期性重復(圖2,A到D)。

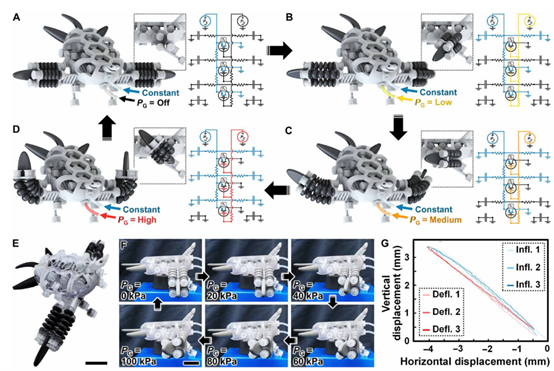

圖 2 基于正弦輸入的軟體機器龜?shù)墓ぷ髟砑皩?shí)驗結果。
在這項工作中,研究人員首次引入了使用完全集成流體電路的軟體機器人的一體化增材制造的概念。為了支持控制軟體機器人功能的底層流控電路的復雜性,提出了與3D打印策略兼容的基本的流控元件,包括流控二極管以及常閉和常開流控晶體管。過去,傳統制造的流體操作器很難實現和/或定制流體特性。而本研究所報道的兩組流體晶體管的一個特別重要的特性來自于一個介入活塞連接的源漏區和柵極區的橫膈膜,流體相關的行為可以直接通過幾何手段(即橫膈膜直徑之比)按需要調整。實驗結果表明,無論是獨立的還是集成為大型集成流控電路的一部分時,流控電路元件表現出的性能特征都與電子元件一致。雖然這項工作中的流控元件和流體電路是針對軟體機器人設計的,但流體閥門和功能可以廣泛應用于化學、生物和生物醫學等重要領域。
