纖維增強復合材料是一種用于先進結構制造的重要材料，與金屬合金材料相比，具有輕量化、高承載、高強度及可設計強等優點，逐步成為先進飛行器設計的首選材料。隨著無人機在航空領域變得越來越被重視，該行業正面臨著降低開支同時提高性能效率的雙重壓力，利用纖維增強復合材料先進制造技術實現無人機的重要零部件設計和制造具有重要意義。2022年，加拿大康考迪亞大學 (Concordia University) 通過對無人機機翼的設計，制造出了一種錐形波紋夾芯輕質翼型結構，并通過測試驗證了其承載性能
該研究采用了Concordia復合材料中心的熱壓罐進行無人機機翼的成形工作。圖1展示了無人機機翼夾芯結構設計及不同鋪層設計下固化冷卻后的變形形態，為了實現錐形機翼構型采用不勻均鋪層處理預浸帶，以提升夾芯結構波紋的幅值?；谠摲椒ǎ瑹o(wú)需復雜幾何形狀的模具來制作波紋芯，相反，只使用一個扁平的模具就可以實現輕質高強的復合材料結構形態。

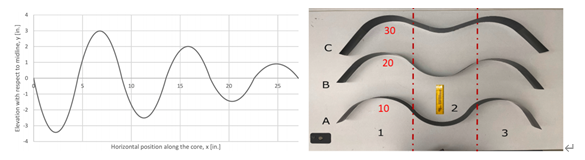

圖1 無人機機翼夾芯結構設計（左）及成形工藝（右）
通過夾芯結構設計的機翼極大地減輕了重量，同時具備高承載性能優勢，在該力學測試中得到了證實，如圖2所示。結果表明，該機翼可以承受中等尺寸無人機的載荷，與彎曲角度高達20°。
圖2 無人機機翼樣件
研究結果表明，利用復合材料4D打印方法能夠制造出波紋夾芯結構柔性可變形機翼。樣機研制及測試結果表明，對于小型無人機，該復合材料結構能夠滿足載荷要求。目前，該項目團隊正在進行下一步的研究工作，完善機翼的分析、設計、制造及相關測試工作。
