在太空中儲存能量是一個很棘手的任務。電池不喜歡寒冷的太空，因此必須加熱才能使用。這需要在電池外殼內安裝加熱器，但這會增加一點額外的質量，并且還會對航天器的功率預算造成損失。如果有某種形式的能量存儲解決方案可以在極端環境中發揮作用，例如在太空中，或者在行星的其他一些寒冷的荒地上，那將更加方便。
加州大學的一研究團隊使用增材制造制造了一種在寒冷時工作的超級電容器。

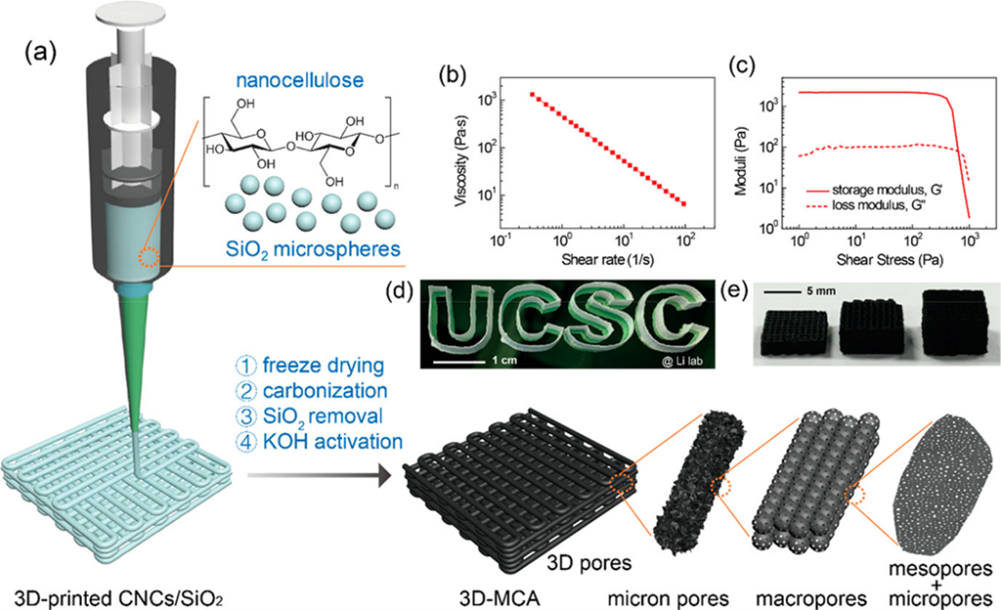

圖 1 3D打印多尺度多孔碳?xì)饽z的制備原理圖
首先使用基于碳?xì)饽z纖維素納米晶體的墨水將超級電容器電極打印成矩陣結構。然后將基質冷凍干燥并進行表面處理。這個過程會產生多孔結構，其表面的孔洞直徑僅為 500 微米，如圖2所示?？梢栽诰仃嚤旧淼墓馐锌吹礁〉目紫?。這些較小的孔隙以納米尺度測量，由此產生的多孔網絡允許離子擴散和電荷通過電極轉移。更重要的是，它允許這個過程在低至 -70°C 的溫度下發生，這對于火星寒冷的夜晚，甚至地球上的極地地區來說都是完美的。
圖 2毛細孔
油墨本身是先合成SiO2納米球，然后與硝化纖維素液混合而成。在裝載到打印機上之前，墨水被放入注射器中進行離心操作去除氣泡。打印機是Hyrel 30M 3D打印機，可以打印許多不同的材料。在打印好基質后，將其放入冷凍室，以防止水從結構上蒸發。然后，這些樣品進行進一步的冷凍干燥過程，然后在熔爐中進行高溫處理，將樣品碳化成SiO2嵌入氣凝膠。進一步的洗滌和干燥循環對樣品進行，然后在熔爐中進行最后的鼓風以退火材料。
其結果是一種3D打印的多尺度多孔氣凝膠(3D-MCA)，具有較大的表面積，有助于在低溫下實現高電容，并在高掃描速率下保持該電容。該團隊指出，這種氣凝膠的電容值比非3D打印的多尺度多孔氣凝膠高6.5倍。這證明了多孔結構在低溫電容器制造中的價值。
