供稿人：馬偉剛 連芩 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2022-12-17
Cynandra opis蝴蝶原產于熱帶非洲，它們的翅膀擁有絢麗的色彩，之所以能夠產生絢麗的色彩，是因為該蝴蝶翅膀上的多層光柵結構能夠與光相互作用，產生結構性著色，當以規定的角度進行照明和觀察時，這種結構顏色具有異常的純度和亮度。
為了進一步了解結構著色的機理，蘇黎世聯邦理工學院與廣州國際生物島實驗室的研究人員利用雙光子3D打印技術，制造出了彩色的納米結構，其光學特性可以通過光柵特征的高度和周期的變化來控制。

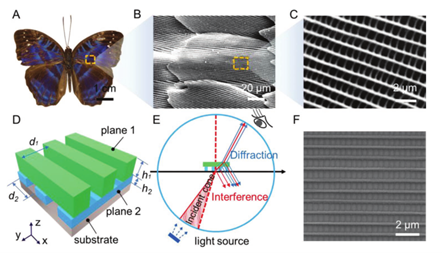

首先，研究人員對Cynandra opis蝴蝶的特定部位進行了顯微觀察，并對觀察到的光柵結構進行了簡化與重建，如圖1所示。對于雄性C.opis蝴蝶，在翅膀的特定區域觀察到深藍色（圖1A），如這些區域的掃描電子顯微鏡（SEM）成像所示（圖1B，C），彩虹藍色是由交叉雙光柵狀結構產生的。這里，脊陣列形成第一個衍射面（平面1），而該平面下方的十字肋板形成第二個衍射面（平面2），這種結構由兩個正交光柵組成，可以在x和y方向上衍射光。研究人員使用簡化的bigrating結構（圖1D）模擬了在C.opis翅膀中發現的交叉雙光柵結構。圖1E為結構著色示意圖，圖1F顯示了3D打印的bigrating結構的SEM圖像。
圖1 Cynandra opis蝴蝶蝶翼的顯微結構組成及其重建
接著研究人員研究了入射角、周期、高度、周期比以及高度比分別對結構著色的影響，研究表明，特征周期和高度的變化在控制色調和純度方面起著核心作用，通過調整bigrating結構的周期或高度，可以成功的展示色調和純度變化的結構顏色，這在廣泛的實際應用中是可取的。
圖2 在表面結構形成過程中，溫度場（彩色表面輪廓）、流場（彩色箭頭圖）和表面輪廓的演變圖
最后，為了實現“全光譜”結構色的目標，研究人員打印了一種結構調色板陣列，以研究其光學特性隨放大周期的變化。通過系統地改變光柵周期，同時保持光柵高度恒定，能夠生成跨越可見范圍的完整調色板顏色像素，如圖2A所示，每個正方形的尺寸為120μm×120μm。圖2B為一幅彩色油畫的圖像，圖2C為該油畫的結構彩色打印，該打印說明，大規模全光譜結構彩色打印可以成功復制包含三種基本顏色的復雜混合顏色的大型繪畫，且由于光聚合打印過程的性質，相鄰色塊之間的顏色過渡呈現黑色。
此外，研究人員還指出，納米結構著色可以取代當今印刷和繪畫中使用的顏料。與傳統顏料相比，它們持續時間更長，因為它們在光照下不會褪色，而且更加環保。
