供稿人：高天健、賀健康 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-02-04
多層、多材料、共形柔性電極是多功能可穿戴電子器件的關鍵。為了滿足在任意表面可編程的功能，通常需要采用多層布局，合理組織不同的構件。當前，柔性電子電路一般是通過轉移印刷方法制作的，通過噴墨印刷、噴印或絲網印刷等在可犧牲和可分解的基片上印刷導電電路，然后釋放和轉移到目標基片上。然而，傳統的電子電路制造需要基底支持的轉移印刷，額外的基底限制了薄膜電極與3D電子器件的多層集成及電極的展開功能，并破壞了在任意曲面上的整合性，這些限制了它們在任意表面上的多層完整性和器件一致性。
針對上述問題，南洋理工大學材料科學與工程研究院的研究人員提出了一種“蒸發收縮輔助圖版”方法（圖1），利用蒸發誘導界面應變失配，制備自分離、獨立、可圖版的電極。使用這種方法制備的500層無襯底微型超級電容器的能量密度為350 mWh cm?2，功率密度為40 mW cm?2，比目前襯底受限的微型超級電容器高100倍。并使用該方法在模型手上制備了數字電路，能夠在模型手變形的過程中穩定工作。

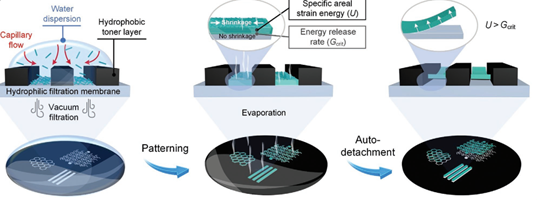

圖 1用于獨立式、可編程電極自動可拆卸成型的蒸發收縮輔助成型原理圖。
為了制備柔性電子器件用的獨立式、多層材料、多層電極，研究人員合成了蒸發收縮性能可控的聚苯胺(PANI)改性BC水性油墨作為圖案油墨材料。將PANI/BC電極圖紋在濾膜上后，水分蒸發導致印刷電極與濾膜之間的收縮應變不匹配，從而降低了二者的界面結合。當電膜界面的比面應變能高于臨界能量釋放速率時，蒸發收縮型PANI/ BC電極發生自剝離，容易從濾膜中釋放。研究人員使用這種方法，制備了剝離后的蜂窩結構、波浪及六邊形結構（圖2A）。這種由蒸發收縮輔助成型方法制造的微型超級電容器還能高度適應各種表面，可直接轉移粘附在任意表面，如紙張、玻璃、樹葉、水凝膠、棉花、手套等（圖2B），同時保持其電化學性能。此外， 將4個微型超級電容器串聯起來的獨立式微型超級電容器可以直接轉移粘附在襯衫上，并在襯衫的變形下照亮發光二極管。

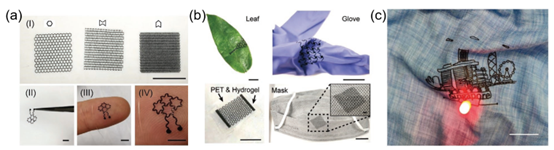

圖2蒸發收縮輔助成型方法制備的可轉移電路(A)剝離后的獨立電路圖案。(B)可定制圖案的微型超級電容器照片直接轉移到任意表面(C)將典型新加坡游客圖案的4個串聯微型超級電容器轉移到一塊布上，點亮紅色發光二極管。
研究者將數字電路與微型超級電容器無縫集成，設計了一個獨立的多層數字電路來產生led連續閃爍的時鐘信號。如圖3A，這種可編程電子系統包括四層電路，最上層包含的功能部件包括電阻、電容、微超級電容、微芯片和發光二極管，下面的三層是相互連接的微電極。所有層都可以使用簡單的干濕工藝垂直組裝，形成獨立的電子電路，組裝好的電路可以傳輸和粘附在任意表面，如人手和膨脹手套（圖3B）。通過人手握拳和松開拳頭，研究人員能夠控制發光二極管的閃爍。

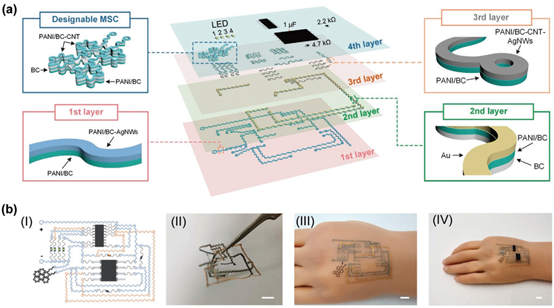

圖3(A)內置微型超級電容多層數字電路原理圖。(B) 利用自粘性在模擬手上集成多層電路
盡管利用“蒸發收縮輔助圖版”方法可以制備出集成多個微超級電容器的獨立式多層電路，并在動態變形下保持電路穩定的性能，但使用該方法制備可穿戴電子設備時，依然有待提高可編程電路在曲面上的適應性。此外，增加多層電路的功能性還需要更先進的電路設計及多材料的組合，開發多材料多層電路的集成制備方法有望推動柔性可穿戴電子器件的發展。
