供稿人：王林、張航 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-02-13
電氣連接焊盤，例如金屬焊盤，是電子中印刷電路板封裝的關鍵部分。它們?cè)陔娮与娐泛碗娮釉g提供電氣連接。當暴露在空氣環境中時，這種電連接墊的會發生氧化，因此在運輸或儲存過程中，焊盤上會覆蓋一層金屬氧化物，從而導致電焊盤的可焊性降低甚至無法使用。因此，為了克服這種缺陷，應考慮對其添加保護層。例如，使用銀或金等貴金屬層，在運輸或儲存過程中覆蓋電氣連接墊，以避免其直接暴露于空氣環境中發生氧化。然而，添加保護層需要在印刷電路板過程中增加專用的設備和步驟，這使得生產難度和生產成本大幅度增加。
由于電焊盤的可焊性對于電子設備的耐用性、性能和可靠性等方面起著關鍵作用，在歐洲有害物質限制條例（RoHS）的推動下，對于無鉛焊料的需求上升，并使得錫基無鉛焊料的的需求提高。然而，由于該材料的熔融溫度較高，仍然難以大規模應用于實際?？傊诓皇褂妙~外表面涂層的情況下，對電氣連接焊盤的可焊性及其制造的技術改進仍需要進一步的研究。
通過激光拋光改變電焊盤的表面結構有可能實現無涂層的表面，特別是微米級和納米級的結構。由超短激光脈沖產生的激光誘導周期性表面結構（LIPSS），由于其多功能的應用前景而備受關注，在最近的研究中，基于LIPSS的表面功能研究分別在結構顏色、可再生能源、細胞生長、摩擦學和潤濕性等領域得到證明。例如在摩擦學領域，通過應用多層微米和納米級結構使表面發生化學改性，從而實現疏水和親水兩種潤濕狀態。 基于此，2021年12月，阿沙芬堡應用科學大學應用激光和光子學小組通過激光誘導的周期性表面結構來提高印刷電路板焊盤的可焊性。通過設定激光脈沖間距10 、掃描速度1000mm/s、能量密度0.8 在銅基板上產生LIPSS，通過原子力顯微鏡觀察到到結構如圖1所示，表面結構波紋的波長大約為992nm，比激光波長1030nm略低，這些結構的平均深度大概在120nm。

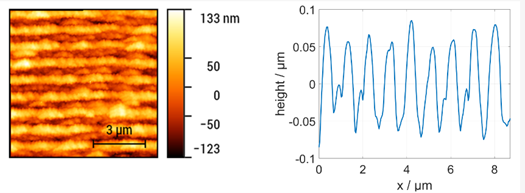

圖1. 原子力顯微鏡下的表面結構。
首先對銅基板表面拋光，并使用超聲波和丙酮對進行清潔處理，初始拋光步驟的目的是去除天然氧化層，分別對初始表面和激光處理后的表面進行觀察，結果如圖2所示?？梢钥吹竭@兩種表面對于含鉛和無鉛焊料都表現出非常好的潤濕性。
然而在實際生產中，電路板經過一段時間的存放后，會在焊盤表面會表現出一定的氧化層，從而降低焊盤的可焊性，將初始銅基板和激光處理后的銅基板分別在室溫下的空氣環境中儲存14天，并對其進行可焊性試驗，結果如圖3所示，銅基板的氧化降低了表面的潤濕性。對于含鉛的焊料，初始表面與拋光表面相比，潤濕面積減少約14%。

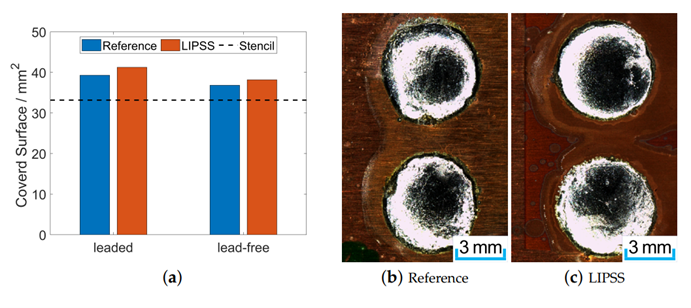

圖2. (a).初始和LIPSS表面上含鉛和無鉛焊膏焊料的表面覆蓋情況;(b).含鉛焊膏在參考表面的覆蓋情況； (c).含鉛焊膏在LIPSS表面的覆蓋情況。
而對于無鉛焊料，對其進行焊接性試驗，初始表面和激光處理后表面的情況分別如圖3（b）和所示，初始表面的焊料從圓形模板幾何形狀中坍塌，從而清晰地顯示了基板材料氧化的問題，焊料覆蓋面積減小到22.8mm2左右。而激光處理后的基板覆蓋面積仍在30mm2左右，下降的較少，這表面激光誘導的周期性表面結構，可以對老化的表面進行改性，從而恢復表面的增濕性，并且適用于無鉛和無鉛焊料。

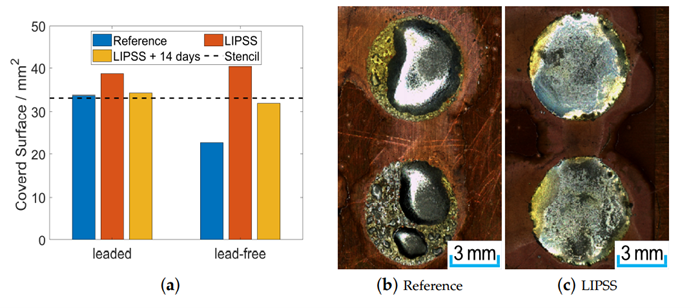

圖3. (a).14天氧化后初始和LIPSS表面上含鉛和無鉛焊膏焊料的表面覆蓋情況;(b).無鉛焊膏在參考表面的覆蓋情況；(c).無鉛焊膏在LIPSS表面的覆蓋情況。
使用基于超短激光脈沖的表面功能化可以提高銅可焊性的可能性，通過確保在環境條件下自然氧化的情況下有足夠的潤濕性，可以在儲存后顯著提高可焊性。
通過使用含鉛和無鉛焊錫膏進行可焊性試驗，測試了不同表面條件下的可焊性。對焊料覆蓋表面的測量意味著通過激光誘導的周期性表面結構可以增強電氣焊盤表面的潤濕性。
