供稿人：康友偉、田小永 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-03-01
具有零或負熱膨脹行為的超材料在高溫或超高溫工作的結構或器件方面具有巨大的應用潛力。例如，地球軌道衛星中使用的衛星天線及其支撐結構通常在陽光直射到陰影之間循環工作，這導致衛星的溫度變化很大，影響了衛星天線及其支撐結構的精度。因此，迫切需要具有可定制，特別是零熱膨脹系數（CTE）的超材料。過往研究的超材料通常是基于聚合物或金屬設計的，它們不能在非常高的溫度下工作。因此，有必要開發可在高溫或較大溫度變化下工作的具有可控?zé)崤蛎浶袨榈某牧?。北京理工大學的研究團隊設計并制造了由氧化鋁和氧化鋯組成的陶瓷超材料，研究了可編程熱膨脹系數的理論基礎，實現了具有負、零和正熱膨脹的3D桁架陶瓷超材料。
本研究針對四棱錐桁架結構，分別對不同的邊賦予不同CTE的材料進行了理論計算，研究了三種結構的角度θ對CTE的影響規律，角度θ為三棱錐棱邊與底邊的夾角。研究發現當幾何參數角度 ( θ) 為常數，QP-3結構超材料的可定制CTE范圍最大，QP-1結構超材料次之；QP-2 結構的超材料是最小的。
為驗證設計的可靠性，基于QP-3結構，研究團隊使用氧化鋁和氧化鋯材料通過立體光刻增材制造的方法制造了具有負、零和正熱膨脹的3D桁架陶瓷超材料，如圖1所示，并使用基于非接觸數字圖像技術（DIC）開發的定制測試系統測量了該結構在不同角度θ下的熱膨脹。

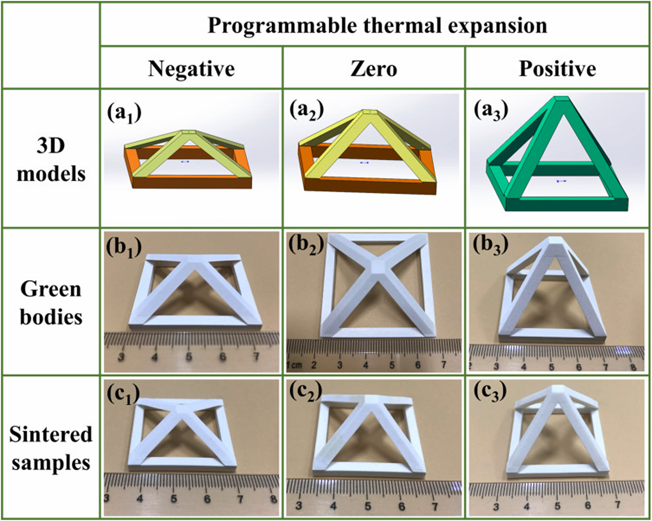

圖1 多材料QP-3結構的陶瓷超材料單元
熱變形測量結果顯示，所設計的θ為 50.8° 的多陶瓷 QP-3 結構的DIC計算熱應變小于零，并且隨著溫度的升高而減小，說明結構表現出負熱膨脹行為。θ為55.5°時，結構的熱應變接近于零，僅隨溫度升高而略有變化，表明該結構表現出零或接近零的熱膨脹行為。然而，θ為35.5°的多陶瓷QP-3結構超材料的熱應變大于零，并且隨著溫度的升高而增加，表明該結構表現出正熱膨脹行為。對比實驗結果和設計結果，只發現了很小的誤差，實驗測量結果與理論設計吻合。
