供稿人：王子涵 戚書豪 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-03-10
固化打印機可以分成三代，從剛開始的立體光刻，到后來的數字光處理，再到近幾年的連續液體界面3d打印技術。連續液體界面（CLIP）這一技術相較于之前的立體光刻技術，打印機的打印速度有了明顯的提高。這項技術的原理是將樹脂盒的底板換成透氧板，在打印過程中，氧氣進入到樹脂下面，與氧氣接觸的樹脂會抑制光固化，使底板上始終存在液態樹脂，研究人員將這一區域稱為死區。如圖1，打印機工作時，通過投影連續序列的紫外圖像，該圖像由數字光處理成像單元生成，圖像通過液體樹脂下面的透氧透明窗，窗口上方會形成死區，在死區上方固化的部分被不斷抽出，保證了零件運動的連續性。
對比立體光刻打印機來說，CLIP打印機的打印速度受樹脂固化速度和粘度的限制，而不受逐層打印的限制。CLIP打印是連續的，不改變打印速度，提高投影圖像的刷新率，會使打印件的表面光滑，減少切片痕跡。此外，研究人員還對死區的建立進行了研究，研究發現，當窗口下方使用純氧時，死區厚度約為使用空氣時的兩倍，再者，死區會隨著入射光子增加而變薄。然而，CLIP技術也有著很大的缺點，當樹脂通過死區時會受到嚴重的質量傳輸限制，會產生粘附力，需要時間來進行平衡，這就使打印速度受到很大的限制。
為了解決這一問題，斯坦福大學的研究團隊對CLIP技術進行了改進，該方法通過將樹脂通過cad軟件設計的微流體導管注入零件或 “高架橋” 進入到連續的液體界面中，以提供零件生產。類似于CLIP，該方法使用高透氧窗來創建死區，研究人員設計了高壓流體注射系統，會將樹脂送到指定位置，我們稱之為3D打印注射連續液體界面法，簡稱iCLIP。

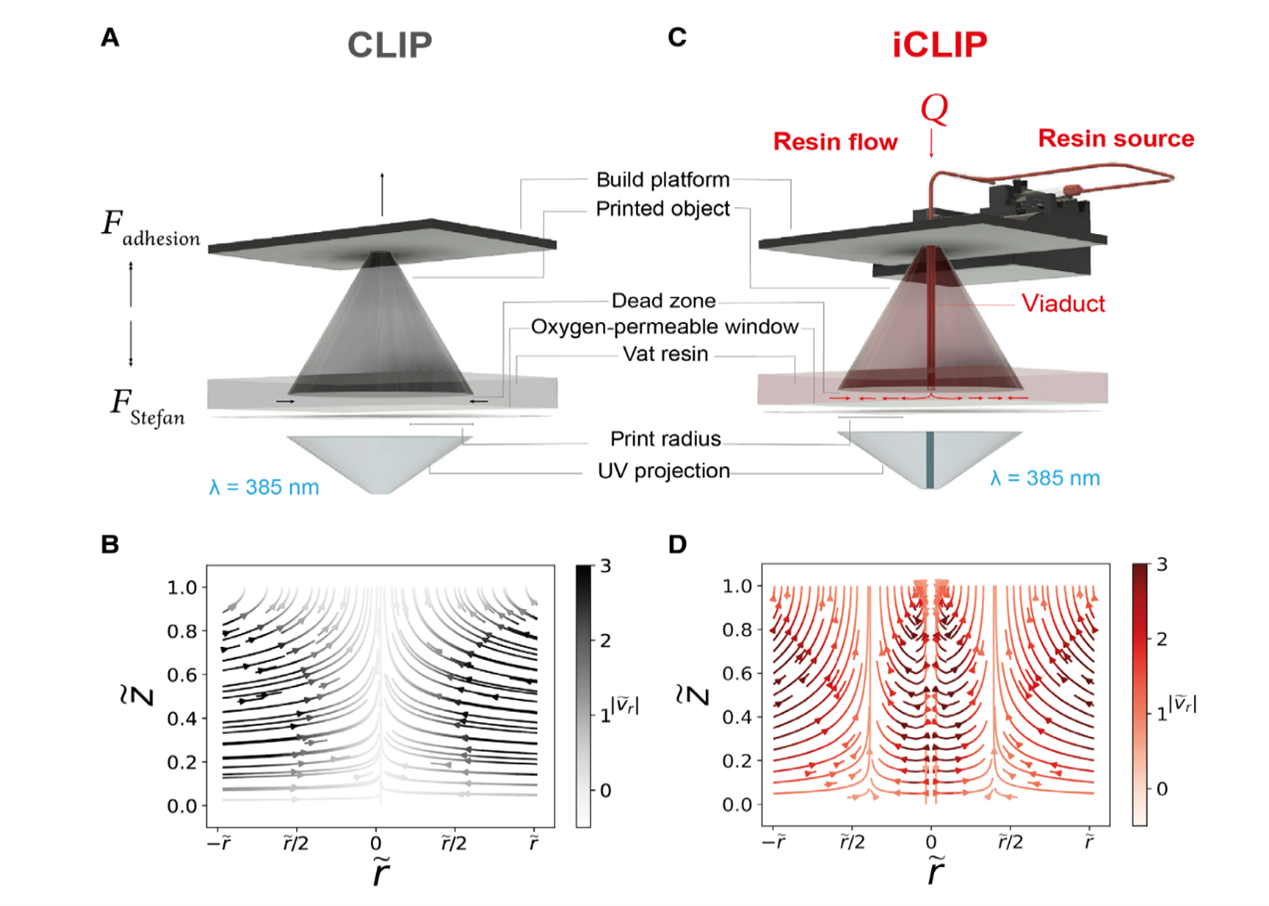

圖1 CLIP與iCLIP打印機原理圖
研究人員通過對比發現，“高架橋”可以減輕樹脂在傳輸過程中所受到的力，對于大面積的部件幾乎降低了兩個數量級，并且消除了CLIP打印中的常見缺陷。iCLIP打印技術打印速度快，而且打印件的機械性能與CLIP打印機打印出來的零件差別不大。
CLIP打印技術在材料方面受到了很大的限制，填充樹脂具有優異的機械性能，但是樹脂粘性太大，會使樹脂不能被動流過死區，為了量化這種限制，研究人員選用了粘度范圍為100cP到7000cP樹脂，用CLIP的方法進行打印，研究發現，粘性越大的樹脂，臨界空化壓力越小。一些商用打印機通過減慢打印速度以留出樹脂回流的時間，讓樹脂通過預熱桶以降低粘度，但這都無法從根本上解決質量傳輸限制。而iCLIP技術通過機械的注入粘性樹脂來抵消死區壓力。單個“高架橋”對于粘度極高的樹脂來說是不夠的，為了保持在臨界空化壓力以上，可將管道設計到零件中，通過四個分叉的“高架橋“分配樹脂可以改變氣蝕。雖然與CLIP技術相比，提高了可打印樹脂粘度的上限，但仍然會受到驅動粘性流通過狹窄通道力的限制。
目前同時用多種材料進行打印的方法都很繁瑣，限制了打印速度，iCLIP技術通過機械注入不同的樹脂，可以創造出多材料的復合結構，研究人員采用CFD仿真和微流體支持的多材料控制方法。為了證明模擬驅動對于復雜設計的可行性，研究者為復雜的建筑模型設計了注射輪廓，優化了“高架橋”和樹脂流速。雖然在實現多材料3D打印方面不是唯一的，但與現有的基于液滴和擠出的多材料打印平臺相比，多材料iCLIP利用連續的液體界面來實現高體積通量，iCLIP最大限度地減少了額 外的硬件附件，通過以時空控制的方式管理可調流量分布。

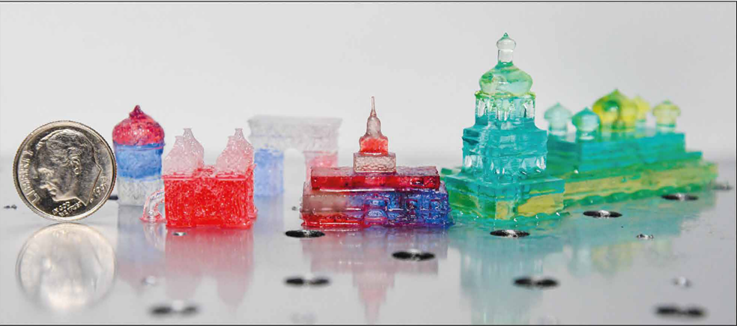

圖2 多材料打印的模型
iCLIP，這是一種新穎的3D打印方法，在連續液體界面打印過程中使用主動控制質量傳輸，以協同提高打印速度，實現高粘度樹脂的打印，并允許在不同的規模和可調的機械性能下同時快速打印多種不同的樹脂。正在進行的優化現有iCLIP工藝的工作重點是對死區中的流動邊界進行詳細建模，以更精細地調整多材料梯度，優化流速以最大程度地減少Stefan粘附力和空化，并自動生成“高架橋”幾何形狀和注射輪廓以加速多材料iCLIP打印。iCLIP技術的未來工作將集中于測試更廣泛的具有優異機械和電氣性能的粘性填充樹脂，以用于智能和傳感器嵌入式產品設計，以及開發用于分析4D打印和軟機器人等領域應用的多材料iCLIP結構的機械性能的預測模型。
