供稿人：劉巖 魯中良 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-03-16
碳化硅陶瓷由于其具有低密度，低熱膨脹系數，高導熱性，高剛度等特點被廣泛應用于航空航天、耐火防護等領域。而注漿成型、凝膠注模成型等傳統方式成型高精度的復雜結構陶瓷零件難度大、成本高，導致碳化硅陶瓷在各領域更進一步的應用推廣受到嚴重限制。
近期，來自中國科學院的趙彤團隊提出了將光固化技術（VPP，vat photopolymerization）與熔融滲硅技術(LSI，liquid silicon infiltration)相結合的方法成功制造了高強度、低收縮率的Si/SiC空間反射鏡。圖1所示為Si/SiC復合材料的制備流程圖，主要分為陶瓷漿料的3D打印，成型素體的預燒結以及熔融滲硅三個部分。

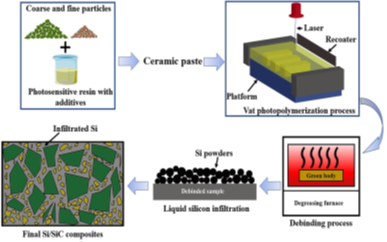

圖1 采用VPP與LSI技術制備Si/SiC復合材料的流程圖
圖2顯示了拋光后Si/SiC復合材料表面的微觀形貌以及Si與C元素的映射分布。從圖中可以看出，Si(淺灰色)存在于SiC(深灰色)之間形成一個連續的基體，SiC顆粒以分散相的形式均勻分布在Si基體中。Si元素覆蓋整個表面，大部分C元素分布在SiC顆粒上，而由于額外形成的3C-SiC，部分C元素分散在Si區域，導致碳映射中6H-SiC顆粒與Si相之間的邊界模糊。
圖3(a)顯示了Si/SiC復合材料斷裂后的微觀圖像。圖3(b)顯示了當裂紋處于陶瓷粉末細顆粒處時，裂紋將會沿著Si與SiC的晶間擴展，表現為晶間斷裂，而圖3（c）顯示了當裂紋處于陶瓷粉末粗顆粒時，裂紋將直接在粗顆粒內部傳播，表現為穿晶斷裂。由于Si/SiC復合材料的晶間斷裂比穿晶斷裂需要更大的斷裂能，陶瓷細顆粒的引入提高了材料的抗彎強度，對提升Si/SiC復合材料的力學性能具有關鍵作用。
圖2 (a) Si/SiC復合材料的XRD圖譜;(b)拋光表面的SEM圖像; (c)-(d)Si和C的元素分布圖

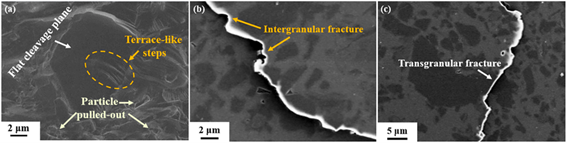

圖3 (a) Si/SiC復合材料斷口形貌的SEM圖像;(b)晶間斷裂SEM圖像;(c)穿晶斷裂SEM圖像
圖4 Si/SiC復合材料制造的空間反射鏡
圖4顯示的是Si/SiC復合材料制造的空間反射鏡。通過VPP與LSI結合的方法制備的Si/SiC復合材料具有363.23±14.21 MPa的抗彎強度、0.097%的低孔隙率、3.52±0.26%的X向收縮率、3.73±0.39%的Y向收縮率和4.69±0.35%的Z向收縮率，其優異的綜合性能說明了該方法在陶瓷部件的增材制造中的巨大潛力。
