供稿人：王子瑤 魯中良 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-03-19
1、熔融沉積成型(FDM)
FDM是一種基于擠壓的AM方法，如圖1a所示。燈絲由電動或液壓馬達控制的捏輥送至噴嘴。然后，燈絲被加熱到熔融狀態，在機械力的幫助下通過噴嘴頭擠壓到平臺上，形成2D層，隨后的2D層被擠壓在前一層之上，形成3D結構。每一層的擠壓和沉積聚合物通過結晶、鏈定向或重排、非共價鍵的恢復或化學交聯等機制進行凝固。FDM是目前最流行的3D打印方法之一，因為其成本低和簡單的顯著優勢。FDM方法可用于各種聚合物和復合材料的4D打印。最常用的兩種材料是聚乳酸(PLA)和聚氨酯(PU)。熱塑性聚乳酸是一種半晶形狀記憶聚合物。為了提高PLA的形狀恢復能力，Liu等。使用碳納米管(CNTs)增強PLA (CNT/PLA)細絲打印角度鋪層和矩形編織預制件，如圖1b所示。

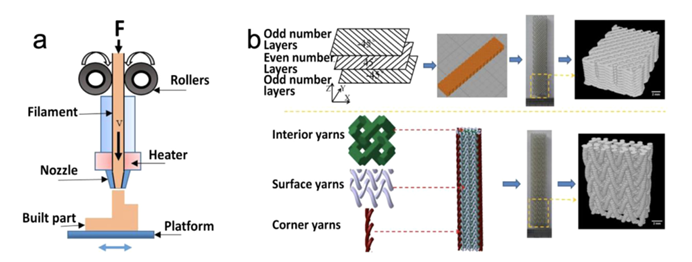

圖1. (a)典型FDM擠壓系統示意圖。[41]版權2020。經施普林格Nature許可轉載;(b) CNT/PLA預制件的微觀結構設計和μ-CT圖像。[42]版權所有2019年。Elsevier Science Ltd.授權轉載。
2、直寫成型技術(DIW)
DIW是另一種基于擠壓的AM方法，它涉及通過注射器擠壓油墨。粘彈性油墨通過噴嘴在壓力下擠出，然后移動計算機控制的點膠機，一層一層地構建幾何圖形，如圖2a所示。印刷結構的擠出效率和質量在很大程度上取決于所采用聚合物油墨的粘彈性特性和固化過程，因此材料和印刷參數的精心設計和選擇非常關鍵。需要測量流變性能(粘度、屈服應力和彈性模量)來確定油墨的可打印性窗口。
通常DIW需要進行后處理，如光聚合或熱固化。油墨可以由聚合物和膠體懸浮液配制而成?？梢约尤敫鞣N小分子和/或納米填料來引入/誘導/增強反應性。Wei等人使用UV交聯PLA基油墨進行DIW4D打印。聚乳酸溶解在二氯甲烷中，引入二苯甲酮(BP)和四氧化三鐵分別實現形狀記憶和遠程響應特性，如圖2b所示。

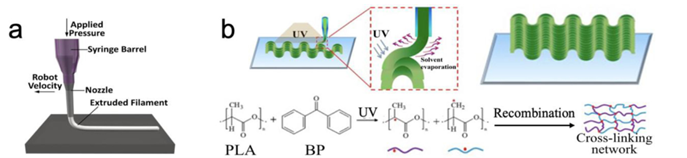

圖2. (a)典型DIW工藝示意圖。版權2020轉載經John Wiley & Sons, Inc.許可;(b) UV交聯聚合物基油墨的擠出和相應的UV交聯反應示意圖，版權所有2017，經美國化學會許可轉載
3、光學印刷方法
SLA是工業上最早實現的3D打印方法之一，最小特征尺寸為50 μm。SLA通常使用光束光聚合和交聯光固化單體，包含在前驅體溶液罐中，進入固化聚合物網絡。在其他情況下，SLA還可以光交聯大單體。在約束應變表面SLA中，位于缸下方的激光被聚焦在前體溶液上，并在焦點處發生選擇性光聚合和交聯，如圖3a所示。而在自由表面SLA中，激光被放置在缸上方，固化物體向下被拖入樹脂槽中。鏡子的移動允許掃描溶液，以確定凝固和形成一層的位置，一旦一層樹脂在平臺上完全凝固，平臺收縮，新的一層樹脂被引入。
DLP也是一種基于光的打印方法，但它可以通過使用投影機發出的光一次固化一整層單體，如圖3b所示，因此DLP可以獲得更快的打印和生產，速度高于SLA，但通常打印分辨率較低。采用數字微鏡裝置或液晶顯示器作為動態掩模，并將掩模圖案投射到液體樹脂上，實現了高速度。與FDM等其他3D打印方法相比，SLA和DLP在相同的打印速度下具有更高的打印分辨率，盡管在樹脂損耗和打印成本方面它們都較低。

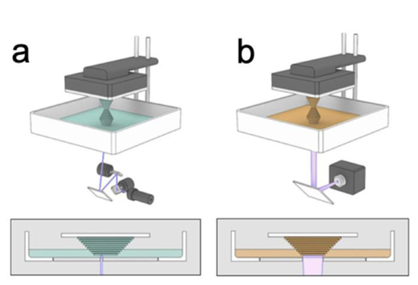

圖3. (a)具有代表性的約束曲面SLA;(b) DLP過程示意圖。
4、選擇性激光燒結(SLS)
SLS是一種基于粉末的3D打印技術，它利用連續或脈沖激光束提高粉末的溫度，將固體粉末轉化為半液體狀態，將粉末按預先設計好的分層結構粘在一起，然后降低建筑平臺和新的粉末臺為下一個循環燒結軋制，如圖4a所示。對于SLS，為了提高物料在粉床上的有效擴散，原料應以適當粒度(最好在10-150 μm)和熔體流動指數的粉末形式存在。SLS打印機在打印過程中不需要輔助支架結構支撐，因為未燒結的粉末可以作為打印部分的支撐。因此，SLS的處理速度通常比SLA和FDM快。
受聚合物粉末制備技術的限制，只有少數幾種聚合物材料，如PA、熱塑性聚氨酯(TPU)和PDMS可以通過SLS技術用于4D打印。Ploszajski等使用PA12粉末用SLS打印出可編程的鏈甲結構，然后將打印出來的部分浸入鐵磁流體中進行后處理。從鐵磁流體中取出后，所有零件在90°C的烤箱中干燥48小時，使PA零件被干燥的鐵磁流體(4.4 wt.%)覆蓋，以獲得磁性功能化鏈甲(Fe-mail)。沒有外部磁場但一端固定的鐵郵件向下下垂。但在垂直于Fe-mail末端的外加磁場作用下，F(xiàn)e-mail被驅動成剛性的水平結構(圖4b)。
圖4.(a) SLS打印原理圖。(b)非驅動和驅動狀態下的Fe -mail和主動加勁腕撐示意圖。
