隨著高超音速飛機和空間探測技術的發展，尖端航空航天應用的一些熱端組件需要在非常惡劣的環境中具有出色的電磁波吸收能力。大多數吸波材料致力于在室溫下實現更寬的有效吸收帶寬，更低的反射系數，更低的密度和更小的厚度。然而，很少有工作來研究這些吸波材料在高溫下的吸波能力或介電常數，特別是在氧氣存在的情況下。因此，挑戰仍然存在于如何設計初即使在高溫和氧化環境中也能保持出色吸波性能的吸波材料。
為了研究上述問題，西北工業大學Xinyuan Lv等開發了一種獨特的“帶天線球面”分層結構的SiC納米線/SiC晶須泡沫具有高效的高溫電磁吸波性能。在結構中，一維（1D）SiC組裝成三維 （3D） 多孔SiC球體，見圖1。既增強了泡沫的強度，又構建了導電網絡，促進了電磁吸波能力。此外，球內和球間大量的孔會降低輕質的密度。
圖1 SiC納米線/SiC晶須泡沫的制備工藝圖
SiC納米線徑向分布在球體上可以充當“微天線”來接收電磁波，見圖2結構。其次，電子將被困在球體和SiC網絡以實現多次反射，直到耗盡。泡沫中豐富的連接接口可以誘導偶極極化以衰減電磁波。接口使自由電荷在界面處積聚和振蕩，在交變電磁場下形成電偶極矩，從而增強界面極化。特別的是，如果SiC泡沫被氧化，SiC的異質界面可以增強多個接口極化以消耗電子。

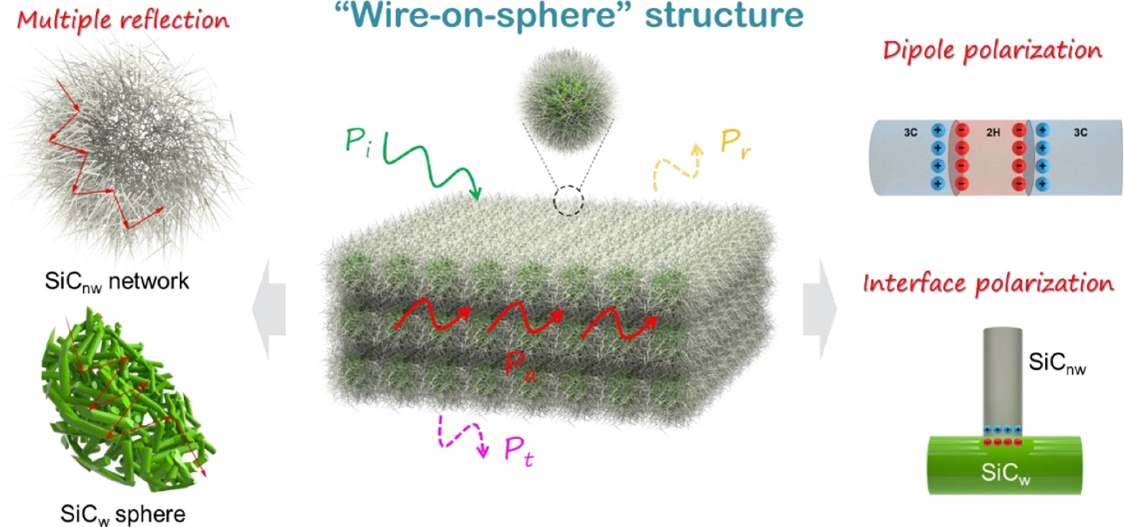

圖2 “帶天線球面”分層結構的電磁吸波機制示意圖
SiC納米線/SiC晶須泡沫的介電常數ε值隨著溫度從100°C上升到600°C，從3.8增加到6.7，而SiC晶須泡沫的介電常數ε值從 0.8 略微增加到 1.2（圖 3（a）（b））。可證明SiC納米線有效連接到SiC晶須球體，形成一個完整的 3D 導電網絡。此外，介電常數的增加意味著偶極矩對溫度升高的交變電磁場的反應更快，表明弛豫時間的減少。
兩種泡沫的吸波損失能力也隨溫度不同程度增強。SiC納米線/SiC晶須泡沫的正切損耗tanδ值從 0.46 增加到 0.61，而SiC晶須泡沫相應的從 0.17 到 0.2圖 3（c）。圖3（d）和顯示了兩種泡沫在不同溫度（100–600 °C）下的最佳厚度下的反射損耗（RC）和有效吸波帶寬（RC<-10dB的吸波頻帶）。如圖3（d）所示，有效吸波帶寬在100°C時可以達到4.1 GHz（從8.3 GHz到12.4 GHz），而其有效吸波帶寬和反射損耗兩者都隨著溫度的升高而降低，這主要是由于介電常數的上升導致。
圖3 SiC納米線/SiC晶須泡沫和SiC晶須泡沫的高溫吸波性能ε'（b）ε“和tanδ（d） 碳化硅的RC和EAB。（e） 碳化硅的RCw不同溫度下的泡沫。
