供稿人：張益涵 王玲 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-05-31
壓電陶瓷材料的材料性能限制了壓電能量收集器發電性能的提高，制備具有分層結構有望提高壓電陶瓷材料機電轉換性能，突破材料本身限制，具有重要研究與應用價值。
德國卡爾斯魯厄理工學院應用材料陶瓷材料和技術研究所與挪威科技大學材料科學與工程系的研究人員將直寫成型（DIW）和毛細管懸浮液（CapS）結合，制備了具有獨特微觀和介觀結構的3-3連通度的多孔結構，如圖1所示。使用該方式制備的多孔鈦酸鋇（BT）陶瓷制件，在燒結溫度1150℃時，呈現出較高能量收集品質因數（FOM33），突破了該材料機電轉換性能的極限。

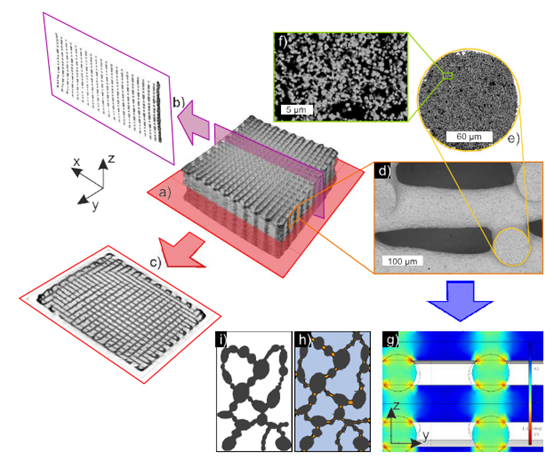

圖1 （a）3D打印鈦酸鋇多孔支架整體CT掃描橫切 通過支柱縱切面 (c)水平橫切面SEM側視圖 (e) 放大的SEM橫切圖像 (f)燒結懸浮液獨特微觀結構的橫切圖像 (g)電場強度模擬圖 （h）懸浮液陶瓷顆粒示意圖燒結后陶瓷顆粒示意圖
該團隊設置了兩種工藝比較，制備了3D打印多孔(AM)樣品與粉末壓制(CS)樣品，并通過控制燒結溫度（Ts），獲得了不同燒結程度和孔隙率（α）的樣件。通過用壓電評估系統測試相對介電常數和壓電系數（d33），并根據公式（1）計算能量收集品質因數，實驗結果如圖2所示。其中，紅色折線圖為AM樣品，藍色折線圖為CS樣品，圖2中也顯示了相應樣品的孔隙率α。

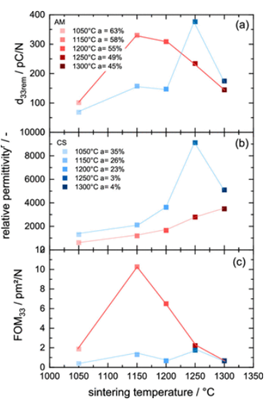

圖2 （a）壓電系數d33 （b）相對介電常數 （c）能量收集品質因數FOM33
介電方面，由于AM樣品整體較高的孔隙率而表現出較低的介電常數，但變化趨勢與CS樣品相同：相對介電常數εr隨孔隙率α的增加而降低。壓電響應方面，CS樣品的壓電系數d33隨著孔隙率的降低而不斷增加。然而，對于AM樣品的壓電系數，中間燒結溫度（1150℃）時，壓電系數d33處于最大水平。這主要是因為此燒結程度可以牢固地連接有序的顆粒網絡，且能仍保持較大的孔隙率，最小化對每個晶粒的夾緊效應，最終導致具有較高的壓電系數d33。

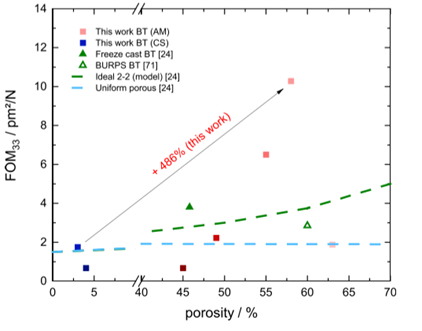

圖3 能量收集品質因數與孔隙率的函數關系
根據圖3顯示，毛細管懸浮液（CapS）和直寫成型（DIW）的結合，制造出的多孔陶瓷樣件的能量收集品質因數FOM33比致密陶瓷高486%。這遠遠高出了依靠冷凍鑄造、多孔燒毀聚合物球（BURPS）等方式制造出的多孔鈦酸鋇的FOM33值。這證明了該制造方式在壓電能量收集器制造領域中具有極高價值。
