供稿人：王帥偉 連芩 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-06-06
部分或完全穩定氧化鋯有著各種優異功能和結構特性，如良好的生物相容性、相變?cè)鲰g特性、離子傳導性、耐磨耐腐蝕性以及抗熱震性。增材制造技術可以使用氧化鋯材料打印出氧化鋯陶瓷零件，但是要將微結構的幾何形狀優勢與良好的機械功能特性結合起來卻是具有挑戰性的。美國弗吉尼亞理工大學材料科學與工程系的Hunter A. Rauch等人和美國加利福尼亞大學洛杉磯分校機械與航空航天工程系的Huachen Cui等人[1]采用釔穩定氧化鋯材料，結合定制的LAPμSL（large-area projection micro-stereolithography system）大面積微立體光刻系統，采用自制的Y-TZP（yttrium-stabilized tetragonal zirconia polycrystals）陶瓷漿料打印出微蜂窩結構，展示出良好的能量耗散能力。

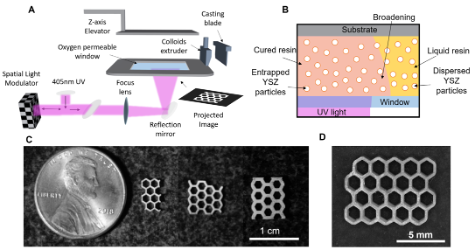

(A) LAPμSL打印機示意圖；(B)單層曝光的打印過程示意圖；(C)具有不規則宏觀幾何形狀的幾種素坯和燒結蜂窩結構的示例；(D)一種帶有5×4六邊形緊密填充陣列的燒結Y-TZP微蜂窩。
圖 1 微蜂窩的立體光刻技術
圖1（A）所示的是定制的LAPμSL系統，可用于逐層打印Y-TZP微蜂窩結構。該過程是逐層成形的，漿料從擠出噴嘴中流出，刮刀以剪切速率為6s-1的速度刮涂漿料。打印件的分層厚度為15μm，曝光能量為1200 mJ/cm2，曝光時間為15s。如圖1（B）所示，投影儀發出的UV光以掩膜圖案的形狀進行曝光，固化的樹脂包裹Y-TZP顆粒。曝光完成后，基板帶著固化后的陶瓷素坯一同提起，刮刀重新進行刮涂，然后打印機打印下一層，直至打印出所需零件。圖1（C）上展示的是打印出的蜂窩結構，用于測試最佳的打印參數以及燒制參數。根據確定后的參數，采用該工藝可以制造出由六邊形蜂窩陣列組成的Y-TZP微蜂窩結構，燒結后的陶瓷件如圖1(D)所示，壁厚為300μm，蜂窩直徑為1.40±0.08mm。
使用打印出的蜂窩結構來進行平面外壓縮的力學行為測試。圖2（A）所示是所選的蜂窩結構的應力應變曲線，表現出了蜂窩陶瓷結構典型的兩階段變化特點。第一階段是蜂窩結構的彈性形變，直至達到268MPa的應力，隨后結構碎裂（黑色曲線），應力急劇下降。如圖2（B）所示，雖然蜂窩結構出現斷裂，但是只是局部失效，大部分結構完好。重新加載載荷，在第二階段的應力應變曲線如圖2(A)（綠色曲線）所示。在初始彈性形變階段之后，應力不隨應變出現顯著變化，均在50~80MPa附近振蕩。圖2（C）-（D）顯示了試驗快照中的逐段破壞，其中蜂窩外部的小部分（通常歸入單個壁段）單獨斷裂。這些斷裂事件均與圖2（A）中觀察到的小突變有關。

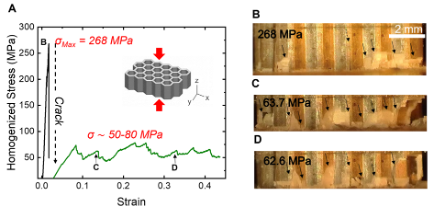

(A)測量的均化應力與應變曲線顯示了兩個階段的不同行為。(B)、(C)和(D)標示出了與(A)中標記的階段I和階段II中的三個加載步驟相對應的視頻快照?？煺赵赬-Z平面上拍攝，黑色箭頭指示裂紋。周期性亮區和暗區分別是朝向或遠離光源的蜂窩面。
圖 2 Y-TZP微蜂窩在平面外壓縮下的力學行為

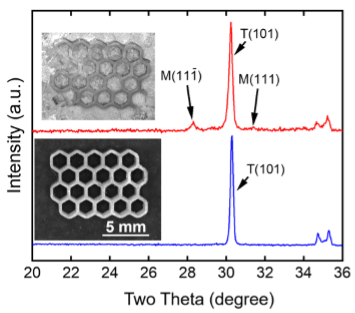

圖 3 Y-TZP蜂窩中的應力誘導相變
使用XRD對微蜂窩的晶體結構進行測試，并與壓縮之前作比較。如圖 3所示，雖然在壓縮前后都主要顯示與氧化鋯四方相對應的峰，但是壓縮之后的微蜂窩結構顯示出小峰（例如（111 ?）和（111）峰），表明存在約10vol%的單斜氧化鋯。測試結構表明了Y-TZP存在應力誘變的馬氏體相變。通過圖 2中應力-應變曲線兩個階段下的積分，計算出機械試驗期間的能量耗散密度為23.0 mJ/m3，約90%的能量在第二階段耗散。標稱橫截面積為46.75 mm2，高度為2.55 mm，整個Y-TZP微蜂窩可消耗2.74 J的能量。而蜂窩質量為0.290 g，即使沒有達到壓縮后的完全致密化階段，單位質量的能量耗散能力也為9.45 J/g。
這項研究采用定制的微立體光刻系統制造出了微蜂窩結構。研究團隊通過測試制造出的微蜂窩結構在受力壓縮時的應力應變，找到了應力誘導Y-TZP發生馬氏體轉變的證據。同時，Y-TZP微蜂窩結構的總能量耗散密度為9.45J/g，大大高于其它陶瓷蜂窩結構。
