供稿人：萬坤 李滌塵 曹毅 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-06-12
隨著技術的發展，包括精密制造和復雜機械系統在內的高精度設備需要更好的穩定性來抵抗熱和機械擾動。機械超材料的出現提供了一種解決該問題的方案，通過設計一些特殊微結構可以使材料實現許多反直覺變形，例如，負泊松比（NPR）及負熱膨脹（NTE）。其中，NPR材料具有良好的抗壓強度和高沖擊能量吸收特性，而NTE材料可通過與正熱膨脹（PTE）材料結合來消除熱應力。許多工作已經證明了NPR或NTE的各種設計，如手性結構和蜂窩結構被提出可同時擁有NPR和NTE。然而，這些關于雙重反直覺變形的開創性工作大多基于理論分析和仿真，相應的實驗研究還很少。此外，以往的工作集中于各向同性甚至是單方向上的熱變形調節，而材料在真實環境中承受的熱應力非常復雜，并且常伴隨著機械擾動。因此，對各向同性的單個機械變形和熱變形的研究遠不能滿足當前應用中的復雜要求。
北京科技大學的白洋團隊開發了基于手性和反手性結構的可編程機械超材料，該結構由彎曲的雙材料肋單元構成，表現出了可控的NPR及熱膨脹變形。其中，超材料的熱膨脹取決于其內所包含的雙材料肋的材料種類、肋的幾何參數；超材料的NPR主要由肋的弧度決定。通過多材料3D打印制造了所設計的機械超材料，如圖1所示其表現出了與有限元分析結果一致的反直覺變形行為。

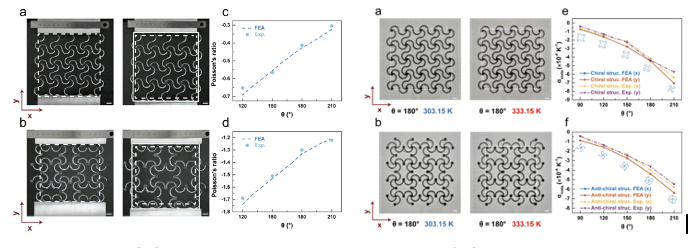

（a）NPR行為NTE行為
圖1. 手性和反手性結構反直覺變形的有限元分析和實驗結果
此外，機械超材料不在拘泥于以往的各向同性或者單向的熱變形，其可通過雙材料肋的異質組合來使超材料展示出結合均勻、梯度及剪切形式的各向異性的熱變形模式。并基于像素化和代碼設計實現了如圖2所示的具有定制參數的任意各向異性熱變形，以適應任何形式的熱應變并消除熱應力。

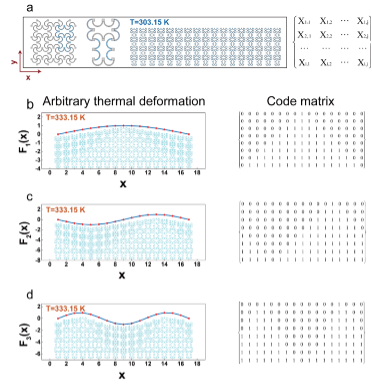

圖2. 基于改進反手性結構的任意熱變形超材料
作者所設計的可編程N(yùn)PR和多模熱變形的二維機械超材料不僅具有可調值的NPR，還可以表現出CTE在負值、接近零值和正值范圍內的各向同性熱變形，以及結合均勻、剪切和梯度形式的各向異性熱變形。可用于特定的工程應用，包括消除熱應力、形狀變形和智能致動器等。
