供稿人：張童童 王玲 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-06-18
超材料是由亞波長單元構成的人工結構，其具有奇特的電磁特性和自然界中材料所不具備的功能。電磁波吸收超材料，尤其是寬帶和廣角吸收體，在民用和軍事領域都具有重要的價值。迄今為止，大多數吸波超材料都是基于傳統的等效電路理論和有效介質理論進行設計和優化的。然而，這些方法通常適用于電磁波正常入射在超表面吸收器上的情況?？紤]到在3D結構亞波長結構復雜的電磁場分布和空間各向異性，上述方法在大角度斜入射下的適用性大大降低。
南京大學的Ruiyang Tan 提出并展示了一種基于天線互易理論的 3D 打印螺旋槳式吸波超材料。天線互易理論是指當天線以優化后的源阻抗端接作為負載進行信號接收時，將具有與其自身輻射模式相對應的吸收性能。使用熔融沉積建模 (FDM) 3D 打印技術從自制的炭黑 (CB) 填充聚丙烯 (PP) 復合線材中制造了吸波超材料樣品，如圖1所示。

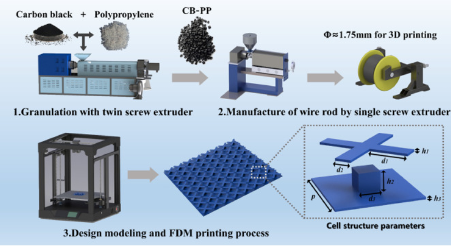

圖1 螺旋槳式吸波超材料的制備過程
其使用了典型的磁電偶天線，設計了一個類似螺旋槳的結構單元，如圖2 所示。電流為J的頂部金屬葉片相當于一個電偶極子，等效磁化強度為M的垂直金屬軸相當于磁偶極子。電偶極子在電場平面上具有8字形輻射圖案，在磁場平面上具有O形圖案，而磁偶極子具有相反的特性。如果它們以適當?shù)姆群拖辔煌瑫r組合和激發，則可以通過互補實現全向輻射，通過天線互易理論說明，其也可以達到寬帶吸波。整個結構具有四重旋轉對稱性以削弱極化靈敏度。

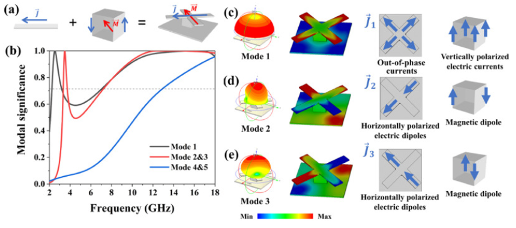

圖 2 類螺旋槳吸波結構原理 （a）類螺旋槳結構的模態含義和不同模式的輻射方向圖、電場分布和電流分布（c-e）
如圖3所示，反射率曲線與模擬結果很接近。螺旋槳式吸波超材料可以實現3.5 GHz至11.2 GHz法向入射電磁波90%以上的有效吸收，帶寬略寬于仿真結果。并且證明了基于磁電偶天線設計的吸波超材料對TE和TM偏振具有良好的廣角和寬帶吸收性能。

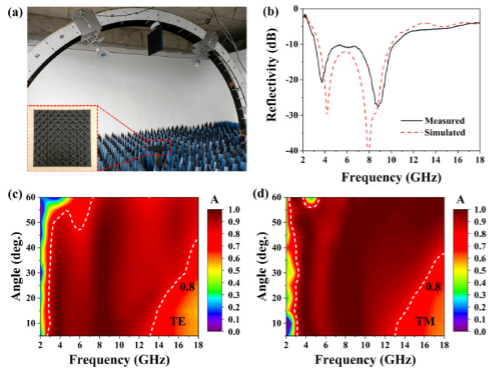

圖3 樣品和反射率測量系統 (a)測量和模擬反射率的比較 (b)測量的吸波材料在不同入射角下對 TE 偏振 (c) 和 TM 偏振 (d) 的吸收性能
