供稿人：趙藝帆、曹毅 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-06-24
聚合物壓電材料由于其比陶瓷壓電材料能夠承受更大的應變，因此在驅動、傳感、能量收集和存儲應用方面引發了研究學者的關注。而聚(偏氟乙烯)(PVdF)材料的傳統制造方法主要有兩個缺點：(1)它們的形狀僅限于平面或纖維狀的幾何形狀，(2)需要額外的電極化作為后處理處理。研究人員一直在探索將新的增材制造技術與傳統壓電聚合物制造工藝相結合來制造壓電PVdF器件的前景。
因此，在該項工作中提出了一種新型的電極化輔助增材制造(EPAM)技術，該技術集成了融合沉積建模(FDM)三維(3D)打印機與電暈電極化裝置相結合，可以直接打印具有改進壓電特性的壓電活性材料，如圖1所示。
圖1 靜態電暈極化設置:電暈極化站的原理圖和照片;(c)點平面幾何中的電暈電極化原理圖,電場和離子流線
所開發的EPAM技術克服了與接觸極化法相比，EPAM方法消除了應用電極進行極化的需要。EPAM過程可以同時完成拉伸和極化，這是極化的必要條件。在EPAM過程中，拉伸熔融的PVdF棒會在薄膜平面上重新排列非晶鏈，并且施加的電場使偶極子向同一方向?qū)R。EPAM過程可以打印自由形式的PVdF結構，并誘導β相的形成，這是壓電響應的主要原因，如圖2所示。
圖2 EPAM 3D打印機原理圖和EPAM期間PVdF從α相到β相的相變(a=2.54 mm, b=5 mm, c=3 mm, d=12 mm,圖中夸大了樣品厚度);(b) sEPAM 3D打印機(m=n=1)和 mEPAM 3D打印機(m=6,n = 13)
根據壓電輸出電壓計算了壓電活性(pC/N)。壓電活度與壓電系數呈正相關，結果表明，在9.0 pC/N條件下，EPAM打印的PVdF薄膜的平均壓電活性為47.76 pC/N，約為未極化的3D打印薄膜的5倍。未極化的3D打印PVdF薄膜的壓電活性表明，在沒有電場的情況下，3D打印不會導致偶極子對齊，如圖3所示。

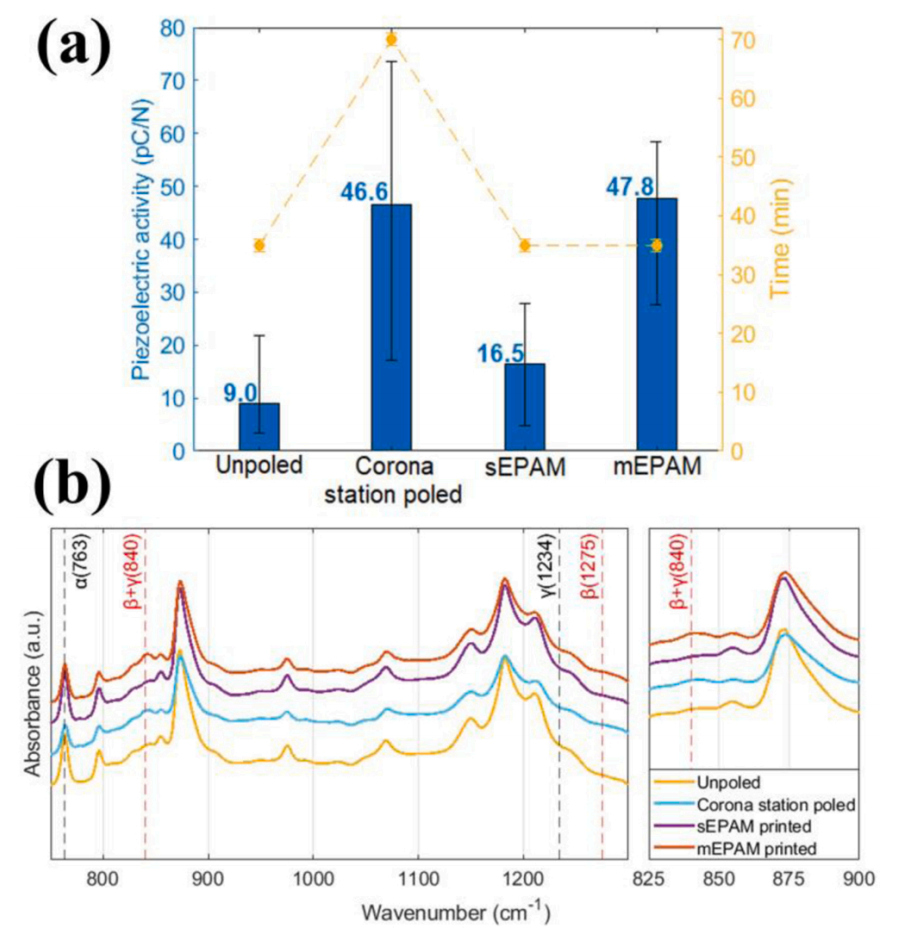

圖3 (a)3D打印PVdF薄膜的平均壓電活性和 FTIR光譜,右側為左側的放大部分,波數范圍為825~900cm?1
三維打印樣品表現出各向異性的力學行為，且粘接表面強度對打印速度很敏感。在3 mm/s和0?時達到最大楊氏模量(534.63 MPa)，在20 mm/s和90?時達到最高的極限抗拉強度(UTS)(25.35 MPa)。EPAM打印樣品的楊氏模量和UTS均低于未極化樣品，如圖4所示。

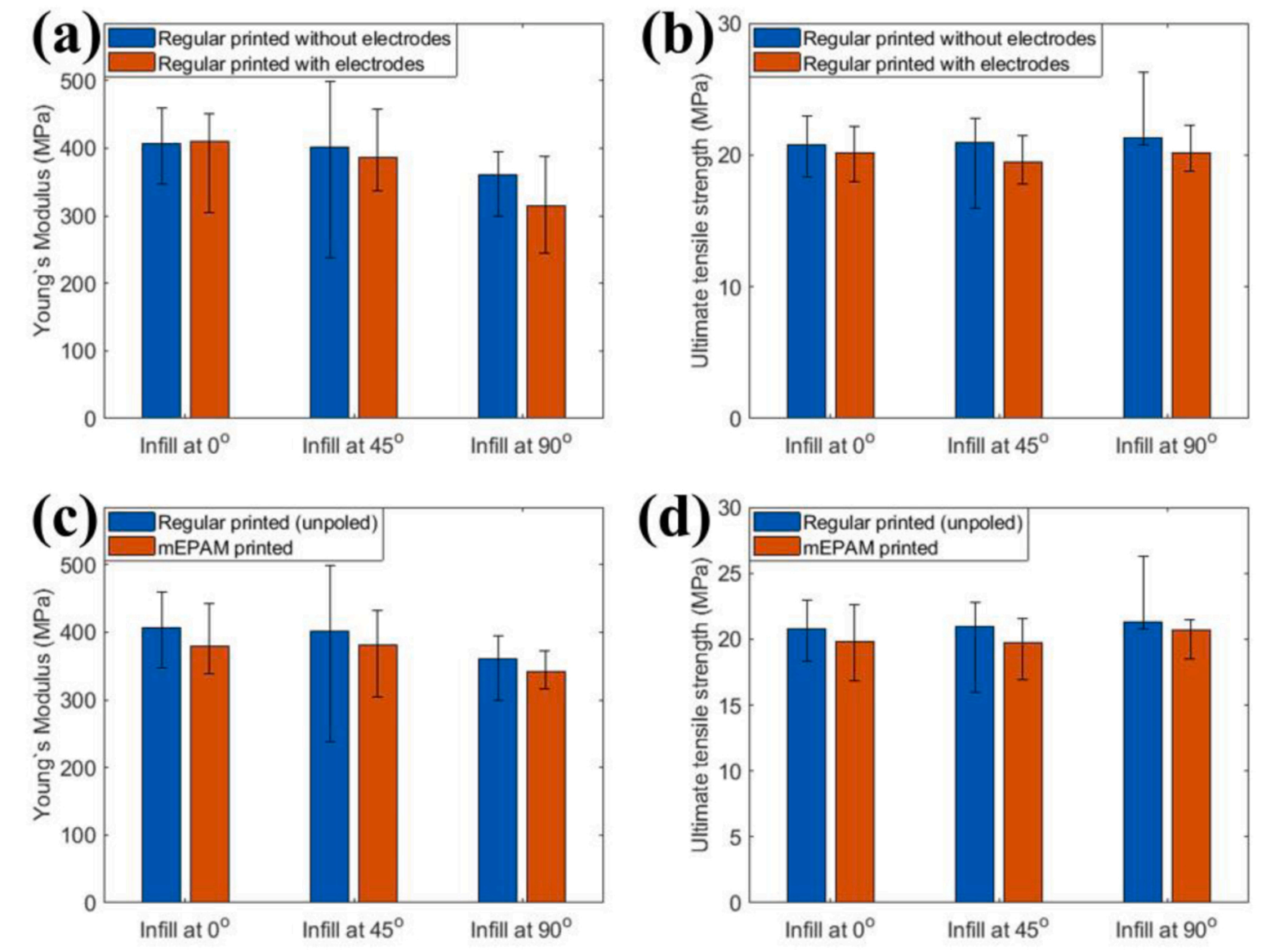

圖4 (a)楊氏模量和在不同填充方向(10 mm/s)下有無銀電極的極限抗拉強度比較；(c)楊氏模量和極限抗拉強度對3D打印的未極化和mEPAM打印的PVdF樣品的抗拉強度比較
一個完全的3D打印設備被證明可以識別力的位置和大小，最后通過結構嵌入的集成發光二極管可視化，如圖5所示。
圖5 (a)全3D打印PVdF力傳感矩陣的架構示意圖,與 DIW打印導電痕跡在一個表面安裝LED的PET薄膜上;(c)一個PVdF傳感器的輸出信號和由該信號驅動的led的快照;(d)輸出來自具有多個通道的PVdF傳感矩陣的信號,測量的信號和由傳感器#1和傳感器#2的信號驅動的led快照
總的來說，由于機械結構設計的靈活性和壓電材料的易于打印性，所開發的EPAM技術為簡化器件設計和制造方法以及低成本的實現開辟了一條新的途徑。
