纖維增強復合材料作為一種各向異性材料，與金屬合金材料相比，具有高比強度、高比模量、可設計強及多功能融合等優點，被廣泛應用于航空航天、汽車、船舶和風力發電等領域。隨著新的復合材料制造技術的發展，如變角度纖維絲束（Variable angle tow，VAT）鋪放（如圖1所示）、連續纖維增強復合材料3D 打印等，突破傳統復合材料絲束單一直線方向鋪放的限制，實現纖維絲束的曲線布局，為高性能復合材料的制造提供創新的高性能解決方案。如何最大化纖維增強復合材料強大的可設計性，使得結構局部剛度分布與工況條件下的載荷分布對應，提高結構整體的承載能力和材料的使用效率，是未來發展的重要方向，這種局部剛度非均勻分布的材料被稱為變剛度復合材料，由于其材料異質性與各向異性以及VAT 制造工藝限制，使得功能調控設計過程十分復雜，然而其應用前景十分誘人。

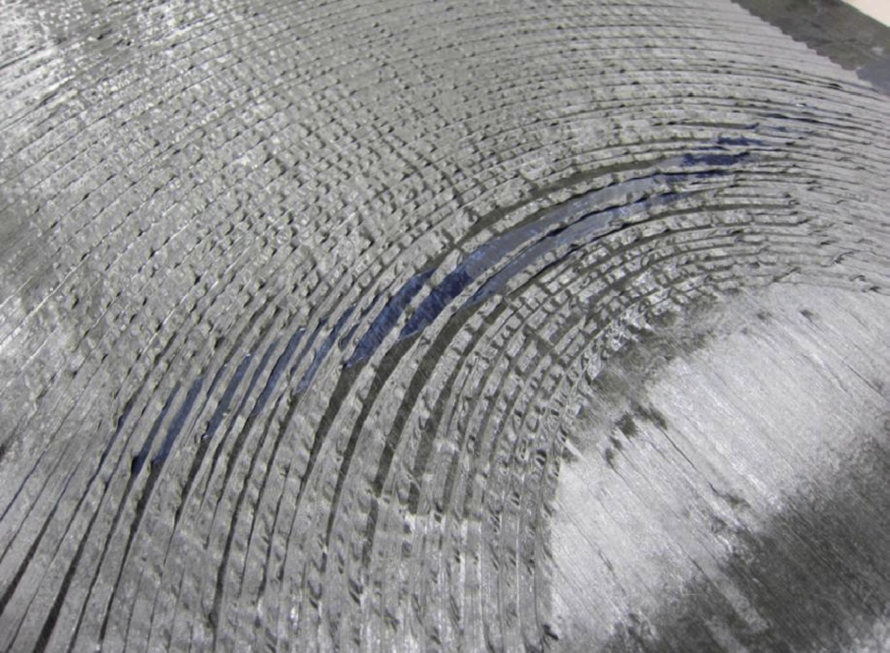

圖1 變角度纖維絲束（VAT）鋪放過程及變角度絲束復合材料試樣
俄羅斯科學院Polilov 教授團隊，開展了采用曲線纖維走向調控消除復合材料帶孔板的應力集中的研究，理出了連續纖維增強復合材料纖維走向的優化設計建模方法，實現復合材料帶孔板中纖維走向路徑的自動規劃，如圖2 所示，通過有限元分析的方法對具有功能梯度調控的復合材料板進行了路徑優化，以每個單元中纖維走向與含量為控制變量，以減少孔結構對復合材料板所造成的應力集中為目標，相比單一直線纖維板，其應力集中降低了3.2 倍。

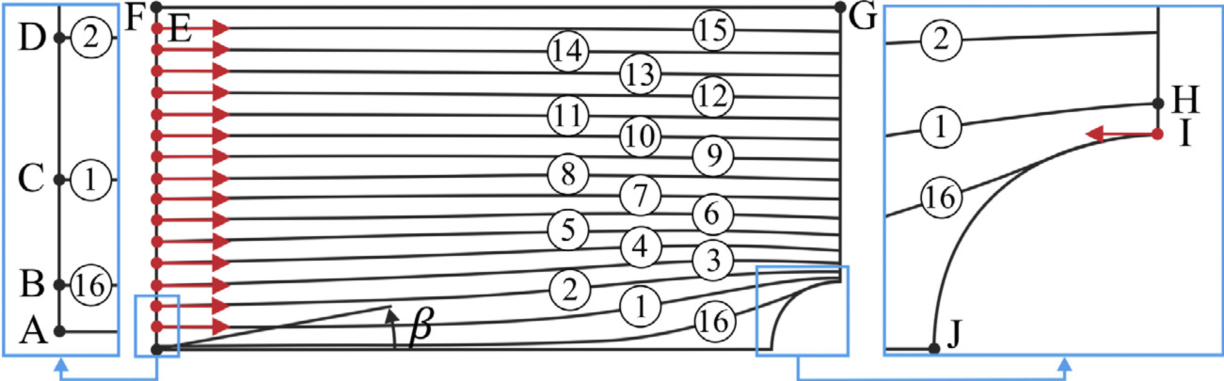

圖2 變角度絲束用于消除復合材料應力集中的仿真分析
然而受制于制造手段，所提出纖維走線無法采用現有的變角度絲束鋪放技術進行制造，西安交通大學所提出的連續纖維增強復合材料3D 打印工藝有望解決復雜纖維路徑與含量的動態控制，如圖3 所示?；诖斯に嚪椒?，日本東京大學Yusuke Yamanaka 教授等提出了一種新的可實現連續纖維彎曲布置的優化方法，采用有限元數值模擬技術對變剛度材料的路徑規劃進行了模擬分析，并與單向?qū)拥膽?yīng)力相比較，結果顯示優化后的平面層斷裂應力增加到173％，然而，目前僅停留在理論規劃與數值計算階段，并沒有進行相關的3D 打印工藝優化、設計方法優化與實驗驗證研究。

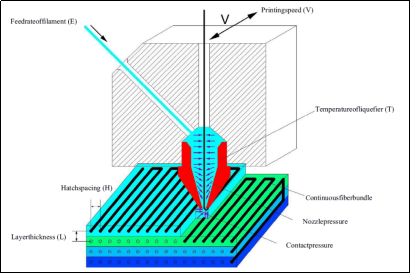

圖3 CFR PLA復合材料3D打印工藝參數示意圖
連續纖維增強復合材料3D打印技術，分別以碳纖維干絲和樹脂絲材為增強相和基體材料，實現復合材料制備與成形一體化，通過工藝參數改變可動態調控纖維走向與纖維含量，使變剛度纖維增強復合材料的精確控性、低成本制造提供了可能。
