供稿人：許學博、張航 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-07-25
碳化硅陶瓷是一種典型的難加工硬脆材料，在許多領域得到了廣泛應用，由于通過燒結技術制備的SiC陶瓷的表面質量較差，并且SiC陶瓷是具有高硬度和脆性的硬脆材料，因此通過傳統的加工方法很難獲得高精度的SiC陶瓷表面，這限制了SiC陶瓷在精密制造領域的應用。隨著激光拋光技術的發展，作為一種新的表面加工技術，利用飛秒激光拋光已成為硬脆材料精密加工的重要方法。
相關研究人員采用紅外飛秒激光對SiC陶瓷進行燒蝕和拋光，計算了SiC陶瓷的激光燒蝕閾值，研究了脈沖能量和離焦量對SiC陶瓷表面形貌、表面粗糙度、拋光深度和飛秒激光拋光氧化程度的影響。
使用紅外飛秒激光加工系統對SiC陶瓷的燒蝕和拋光進行了實驗研究。紅外飛秒激光加工系統示意圖如圖1所示。激光加工系統主要由飛秒激光器、高速掃描檢流計系統、五軸精密運動系統、光路系統和控制系統組成。在實驗中，使用激光掃描共焦顯微鏡和掃描電子顯微鏡觀察SiC陶瓷加工前后的表面形貌，通過VK分析軟件測量表面粗糙度和拋光深度，并通過EDS元素分析檢測加工區域中的元素分布。

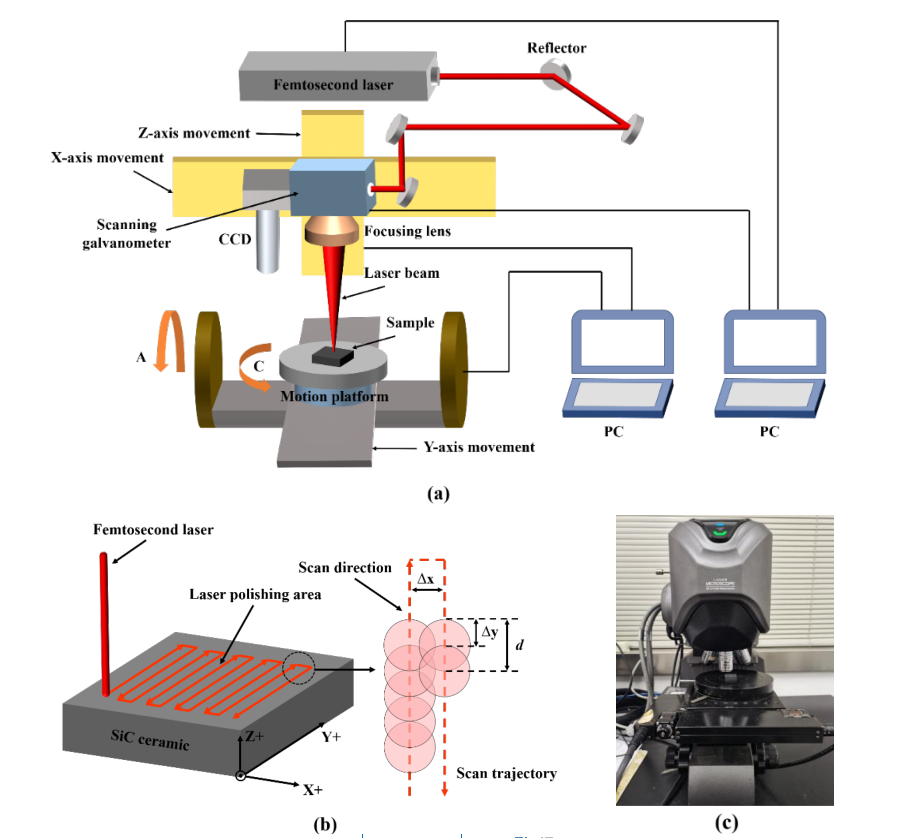

圖1 紅外飛秒激光加工系統示意圖
在燒蝕過程中熔融材料不能及時排出，冷卻和凝固后，在燒蝕孔的內壁和底部形成了重鑄層。相關研究表明，由于SiC陶瓷在激光燒蝕過程中發生熱分解和氧化反應，激光燒蝕SiC陶瓷形成的重鑄層主要由SiC、Si和SiO2組成。
分別改變脈沖能量和離焦量，在激光重復頻率為175kHz、掃描速度4812.5mm/s、掃描間距為2.5μm、掃描次數為4次的條件下，對SiC陶瓷進行了飛秒激光拋光實驗。使用激光掃描共焦顯微鏡觀察拋光表面的三維形態，如圖2、3所示。
圖2 不同離焦量（1kx）拋光后表面的三維形貌-2mm；（b）-1mm；（c）0mm；（d）1mm
圖3 不同離焦量下的元素含量-2mm；（b）-1mm；（c）0mm；（d）1mm
實驗結果表明，當脈沖能量為35μJ時，拋光表面質量最好，平均表面粗糙度最低，Ra=0.664μm。隨著脈沖能量的持續增加，拋光表面出現剝落和裂紋，表面質量惡化，表面粗糙度值呈上升趨勢。剝落和裂紋現象是由激光和材料的強烈燒蝕引起的。
在零散焦的情況下，獲得最低平均表面粗糙度Ra=0.652μm，最大平均拋光深度4.874μm。同時，在拋光表面上產生周期性納米波紋結構，并且當散焦量為3mm時，在拋光的表面上產生的周期性納米漣漪結構的尺寸顯著更小。
相關工作研究了飛秒激光與SiC陶瓷的相互作用機理以及脈沖能量和離焦量對飛秒激光拋光SiC陶瓷表面形貌、表面粗糙度、拋光深度和氧化程度的影響。得到了飛秒激光加工SiC陶瓷過程中相對最優的加工參數選擇，對于飛秒激光拋光SiC陶瓷的工藝改進和技術進步具有重要意義。
