心臟功能的連續成像對于長期評估心血管健康、檢測急性心臟功能障礙以及危重患者的臨床管理是十分需要的。然而，傳統的非侵入檢測設備由于體積龐大無法連續測量心臟功能，而現有的可穿戴心臟設備也只能捕捉皮膚上的信號。因此，加州大學圣地亞哥分校徐升教授團隊開發了一種可穿戴超聲設備，用于連續、實時和直接的心功能評估。該團隊在設備設計和材料制造方面引入了創新，改善了設備與人體皮膚之間的機械耦合，使左心室能夠在運動過程中從不同角度進行檢查。同時還開發了一個深度學習模型，該模型可以從連續圖像記錄中自動提取左心室容積，產生關鍵心臟性能指標的波形，如搏出量、心輸出量和射血分?jǐn)?shù)。這項技術能夠在各種環境中以顯著提高的準確性對心臟性能進行動態可穿戴監測。
該裝置由壓電換能器陣列、液態金屬復合電極和三嵌段共聚物封裝層組成，如分解示意圖所示（圖1a）。每個換能器元件由各向異性1-3層壓電復合材料和銀環氧基背襯層組成，為了平衡穿透深度和空間分辨率，選擇3MHz中心諧振頻率用于深層組織成像，陣列間距為0.4?毫米（即0.78個超聲波波長），提高了橫向分辨率并減少了光柵波瓣。為了在這樣一個緊湊的陣列中單獨處理每個元素，該團隊基于共晶鎵銦液態金屬和苯乙烯-乙烯-丁烯-苯乙烯（SEBS）的復合材料制作了厚度僅為8?μm高密度多層可拉伸電極。該復合材料具有高導電性，且易于成型（圖1b，c）。搭接剪切測量表明，換能器元件和SEBS基板之間界面結合強度約為250?kPa，而換能器元件和復合電極之間的界面結合強度約為236?kPa（圖1d），它們都比典型的商業粘合劑更強。同樣由復合材料制成的電磁屏蔽可以減輕環境電磁波的干擾，從而降低超聲射頻信號中的噪聲，提高圖像質量。該器件也表現出優異的機電特性，如高機電耦合系數、低介電損耗、寬帶寬和可忽略串?dāng)_。整個裝置具有921kPa的低楊氏模量，與人體皮膚模量相當并表現出高達約110%的高拉伸性（圖1e），且可以承受各種變形（圖1f）?？紤]到人體皮膚上的典型應變在20%以內，這些機械特性使可穿戴式成像儀能夠在與皮膚保持大面積緊密接觸，這對剛性超聲設備來說是一個挑戰。

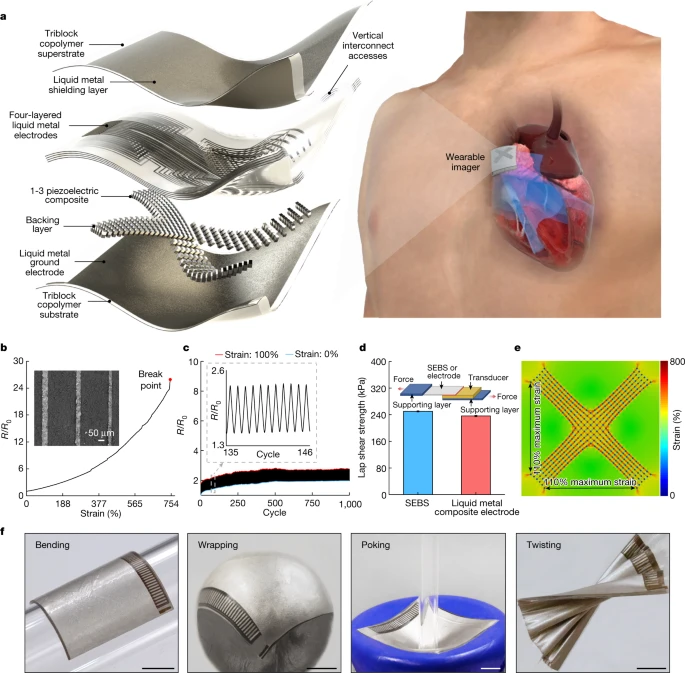

圖1 (a) 可穿戴成像儀分解圖的示意圖，標有關鍵部件（左）及其工作原理（右）。 (b) 液態金屬復合電極的電阻作為單軸的拉伸應變函數。y軸是定義為R/R0的相對電阻，其中R0和R分別是在0%應變和給定應變下測得的電阻。 (c) 電極在0%和100%單軸拉伸應變之間的循環性能，顯示了電極的穩定性。 (d) 換能器元件和SEBS或液態金屬復合電極之間的搭接剪切強度。 (e)整個裝置在110%雙軸拉伸下的有限元分析。 (f) 光學圖像顯示了可穿戴成像儀在可顯影表面上彎曲、包裹在不可顯影表面、戳和扭曲時的機械順應性。
可穿戴成像儀可用于運動過程中獲取心臟功能數據。該設備可以連接到胸部，對受試者的運動限制最小，從而在運動前、運動中和運動后連續記錄心臟活動，運動偽影可以忽略不計。其不僅可以捕捉測試過程中的實時響應，還可以提供客觀的數據來標準化終點，并在整個測試過程中提高患者的安全性。同時使用液相硅膠作為耦合劑，可以獲得穩定質量的圖像，而不是隨著時間的推移蒸發的水基超聲凝膠。持續穿戴24小時后，沒有觀察到皮膚刺激或過敏。在裝置連續工作1?h后，受試者心率保持穩定，裝置溫度恒定約為32?℃。此外，在不同受試者上測試了同一種裝置。重復性結果表明可穿戴成像儀性能穩定可靠。在運動期間，該團隊進行了應力超聲心動圖來演示該裝置的性能。整個過程沿胸骨旁長軸將裝置貼附于受試者進行連續記錄，主要包括三個階段(圖2a)。在休息階段，受試者平臥位。在運動階段，受試者每隔一段時間在一輛靜止的自行車上進行運動，直到達到可能的最大心率。在恢復階段，受試者再次處于仰臥位。該裝置實現了對左心室活動的不間斷跟蹤，包括相應的M型超聲心動圖和同步心率波形(圖2b、c)。檢查了每個測試階段的代表性切面，并提取了左心室內徑收縮末期(LVIDs)和左心室內徑舒張末期(LVIDd) (圖2d)。受試者的LVIDs和LVIDd在休息階段保持穩定(圖2e)。在運動階段，受試者的室間隔和左心室后壁向皮膚表面移動的距離更近，后者的移動幅度大于前者，導致LVIDs和LVIDd減小。在恢復期，LVIDs和LVIDd緩慢恢復正常。短軸縮短率作為衡量心肌收縮力的指標，其變化反映了負荷超聲心動圖不同階段對血供需求的變化(圖2e)。特別地，圖2b中的第4部分包括運動和休息時間，深呼吸的模式也可以從左心室后壁運動中看到(圖2f)。

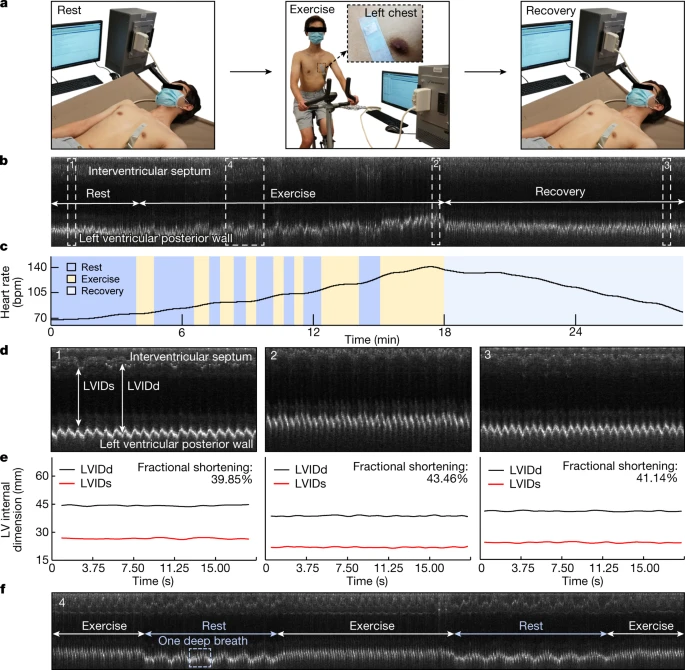

圖2 (a) 負荷超聲心動圖的三個階段。在休息階段，受試者仰臥4?min左右。運動階段，受試者騎固定自行車約15?min，間歇休息。在恢復階段，受試者再次平臥約10?min。穿戴式成像儀在整個測試過程中，甚至在階段之間的轉換過程中，都附著在受試者的胸部。(b) 連續M型超聲心動圖。確定了室間隔和左心室后壁的關鍵特征。標注了休息、運動(與休息的間隔)和恢復階段。(c) 從M型超聲心動圖中提取心率的變化。(d) .b中第1節(休息)、第2節(運動)和第3節(恢復)的放大圖像。(e) 記錄3個不同階段的左心室舒張末期內徑(LVIDd)和左心室收縮末期內徑(LVIDs)波形及相應的平均短軸縮短率。(f) 在運動期間放大第4節的圖像,表明出現深呼吸。
這項工作結果表明，即使受試者正在進行高強度運動，可穿戴成像儀也提供了不間斷的逐幀心臟圖像采集。此外，具有深度學習的可穿戴成像器通過自動連續輸出關鍵心臟指標的曲線，如心肌位移、中風量、射血分?jǐn)?shù)和心輸出量，提供了可操作的信息，這在重癥監護、心血管疾病管理和運動科學中是非常理想的。這種能力在傳統臨床實踐中是前所未有的，可以為門診和運動人群帶來潛在的好處。
