由生命系統和人造系統融合而成的生物混合機器人本質上擁有兩種系統的優勢，可以模仿生物體的運動以執行特定任務。目前通常使用電刺激肌肉來控制生物混合機器人的運動，但電刺激通常需要侵入式或接觸組織的電極，并且會無選擇性地激活全部細胞。光遺傳學為非侵入地和局部選擇性地刺激生物混合機器人提供了一種強大的范式。然而該方法通常需要手動地將光源置于需要激活的肌肉附近，十分繁瑣且適用性有限。為了解決該問題，伊利諾伊大學的研究者們將輕量、微型且柔性的無線光電設備與3D打印的水凝膠支架集成，并與三維骨骼肌驅動器結合，通過無線通訊實現對生物混合爬行機器人的無線控制。厘米級的爬行機器人經過計算機設計和優化，可獨立刺激多個光遺傳學骨骼肌，實現了個體和集體層面的爬行、轉彎和運輸?shù)裙δ堋?/p>
該研究的重點在于集成無線光電設備的柔性三維支架的設計和制造方法。首先利用激光燒蝕工藝和熱風焊接工藝制造了柔性電路板并對其進行封裝。隨后根據計算機設計和優化結果，使用SolidWorks對三維支架建模，并使用數字光處理 3D 打印機制造了仿肌腱-骨骼結構的、非對稱的聚乙二醇二丙烯酸酯水凝膠支架。隨后通過將細胞/水凝膠混合溶液添加在模具中，并自發收縮使三維骨骼肌驅動器組裝至水凝膠支架中。最后將柔性電路板與圓形聚二甲基硅氧烷粘貼并組裝到水凝膠支架的孔洞中，以實現該無線光控的生物混合機器人的制造。通過無線光電設備遠程精準控制肌肉驅動器的收縮，使得水凝膠支架發生非對稱變形，最終通過支架與基底間產生的非對稱摩擦力使機器人得以運動。

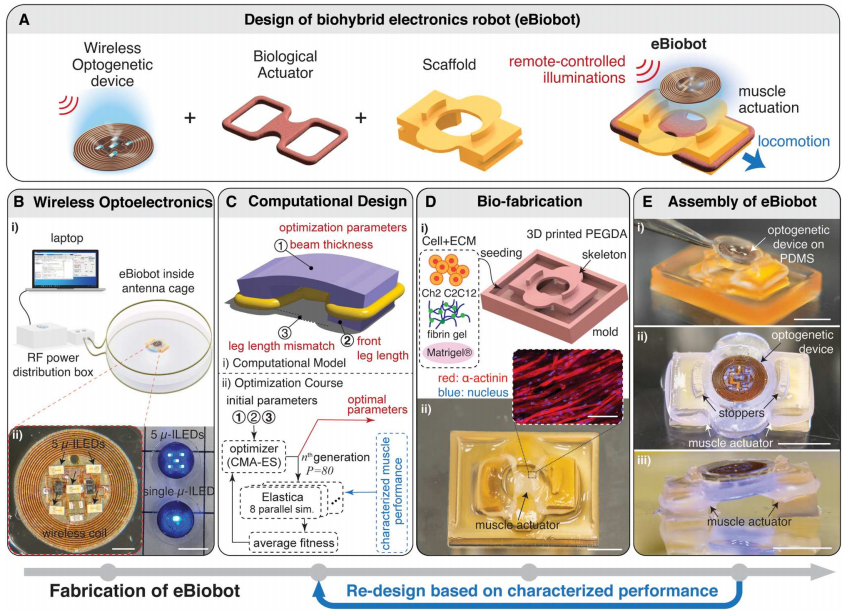

圖1 該機器人的制造和優化示意圖
圖2 雙足機器人的轉動和多個機器人的運動控制
