供稿人：劉子瑋、高琳 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-10-07
3D雙光子聚合（TPP）打印是打印微米和納米級物體的最成熟的技術之一。該技術利用脈沖高能飛秒激光束在3D中局部曝光光反應樹脂。這允許在亞微米范圍內形成具有非常精細特征的物體。然而，使用標準液體樹脂進行雙光子聚合的3D打印的一個重要挑戰是打印包含長懸垂結構的物體，例如懸臂結構。3D對象模型被切成層，然后逐層連續打印。由于懸垂結構的前幾層打印層很薄且不穩定，它們漂浮在液態樹脂中，因此很容易由于3D打印系統的振動，載物臺運動或液態樹脂內部顯微鏡物鏡的運動引起樹脂運動而移位。初始打印層的位移通常會導致打印對象嚴重扭曲。
近日，瑞典斯德哥爾摩KTH皇家理工學院的Frank Niklaus等人[1]通過用短拼接塊打印長懸垂結構來解決這個問題，以避免前幾層打印的移動。這種方法能夠?qū)哂写笮蛻掖菇Y(jié)構的物體進行微型3D打印，而無需使用支撐或后處理步驟，從而通過雙光子聚合大大擴展了微型3D打印的應用空間。
3D打印通常有兩種打印模式，即Solid打印模式和Shell & Scaffold（S&S）打印模式，分別對應小打印塊和大打印塊。傳統的3D打印方法使用一種方法打印模型，而作者團隊將兩種打印模式結合使用，將模型分為不同大小的打印塊，通過兩種打印模式復合大幅減少了打印層的浮動，從而提高了打印效果。

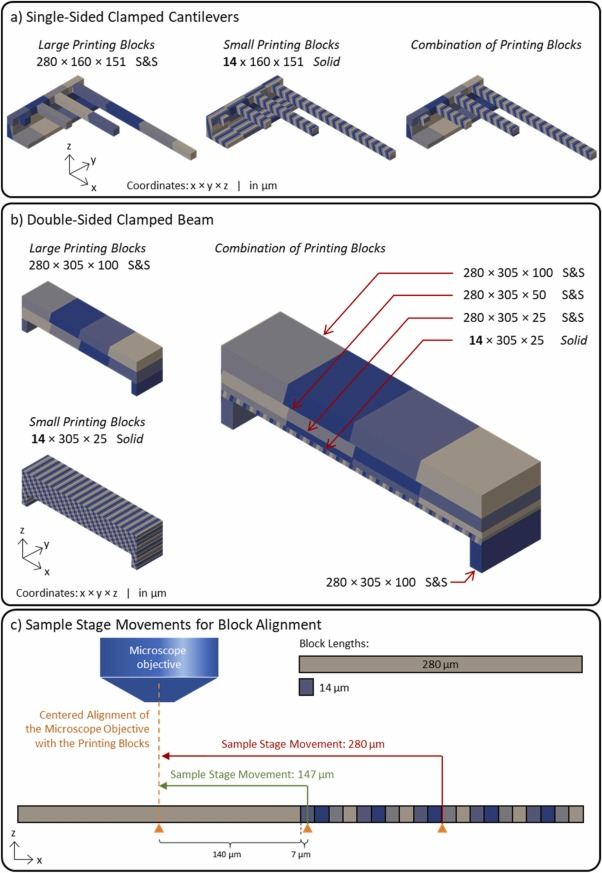

圖1 打印兩個實驗?zāi)Ｐ蜁r(shí)使用的不同打印塊類型的排列
正如預期的那樣，當使用概述的傳統雙光子聚合打印方法打印兩個實驗?zāi)Ｐ停▎蚊鎶A緊懸臂和雙面夾緊梁）時，懸垂部件的浮動層導致結構坍塌和嚴重扭曲。而結合使用兩種打印模式后，打印層浮動的問題大大減輕了。

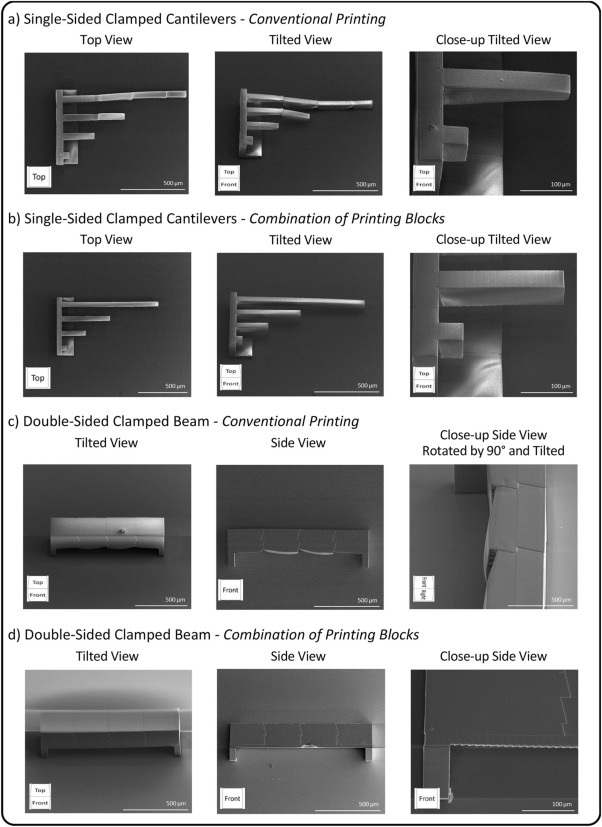

圖2 3D打印模型的SEM圖片
該方法通過局部調整打印塊的大小，并根據打印塊的大小，使用不同的打印模式，使具有懸垂結構的物體的雙光子聚合3D打印成為可能。使用此方法可以3D打印更長的懸垂結構，僅受所用材料的機械強度的限制，從而在雙光子聚合的3D打印領域開辟新的令人興奮的途徑和靈活性。
