供稿人:張金智 張安峰 發布日期：2017-09-07
激光增材制造（Laser Additive Manufacturing,LAM）技術目前被應用于快速成型、涂層、工裝和零件修理、新合金的包覆和設計,以及功能梯度材料等各個方面。細等軸晶粒對于激光增材制造零件有兩點好處：第一，在沉積過程中，細晶粒有助于降低對裂紋的敏感性；第二，細晶?？筛纳其摵筒讳P鋼的沉積層的延展性和斷裂韌性。一般來說，快速凝固和高冷卻速率會得到精細的微觀結構。
加拿大滑鐵盧大學的Farshidianfar等人研發了一種閉環實時熱監測裝置，利用冷卻速率、掃描速度和熔覆層微觀組織的關系，建立了一種新穎的反饋PID控制器來控制冷卻速率，通過調整掃描速度保持所需位置的冷卻速率。裝置中包括德國耶拿IR-TCM 384相機模塊，分辨率為384×288 像素，測量精度為±2%，用于監測激光增材制造的熱過程，紅外熱成像可以直接實時測量熔池的冷卻速率和溫度。

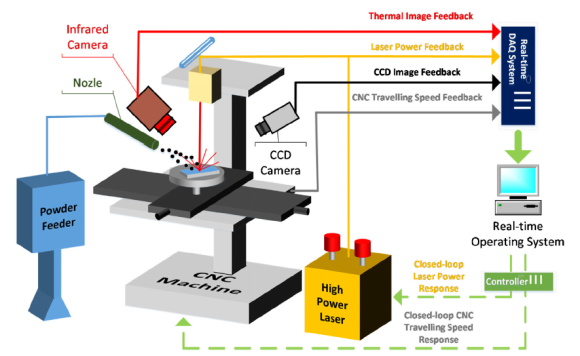

圖1 激光增材制造裝置示意圖

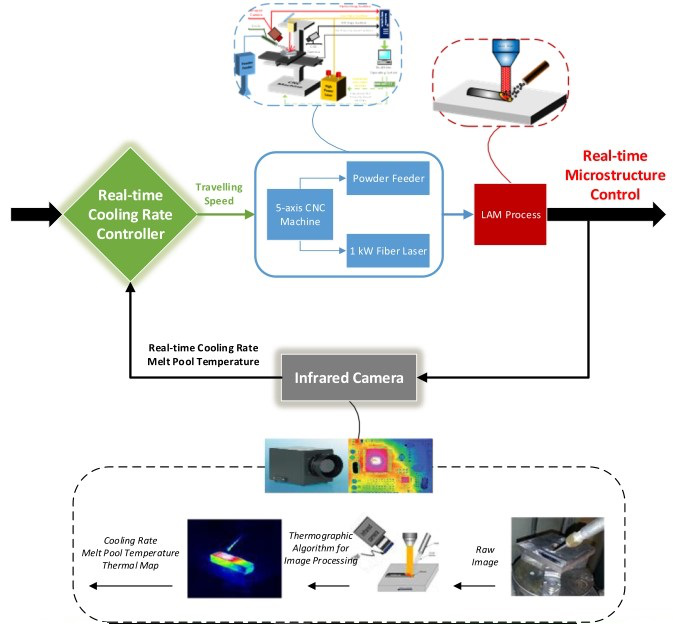

圖2 紅外熱成像實時監測反饋原理圖
研究人員使用粒度325目以上的316L不銹鋼粉末，AISI 1030中碳鋼基材進行實驗。熱成像圖形中，最大RGB值的像素點代表熔池。熔池溫度是將最大元素值與圖像陣列內的環繞元素的值取平均值。在凝固過程中，隨著時間的推移，熔池的溫度降低，從而計算出冷卻速率。

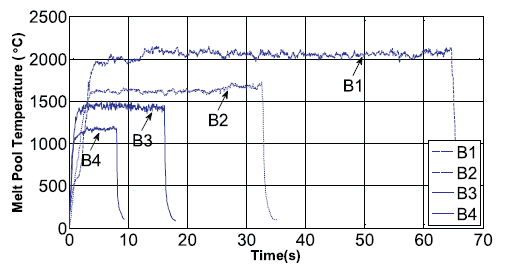

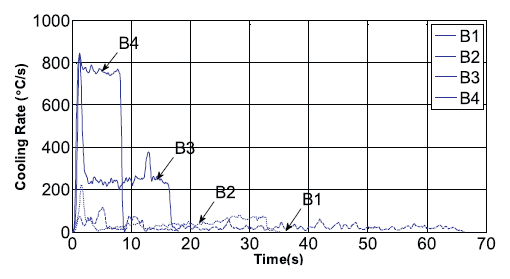

圖3 試樣冷卻速率a）和 熔池溫度b），用于研究冷卻速率對微觀結構演化的影響： B1（v = 25mm/min），B2（v = 50mm/min），B3（v = 100mm/min），B4（v = 200mm/min）

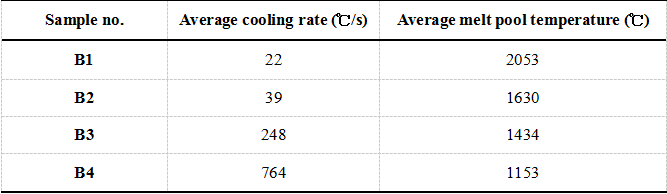

表1 試樣平均冷卻速率和熔池溫度
圖4 高倍顯微鏡下的試樣晶粒尺寸

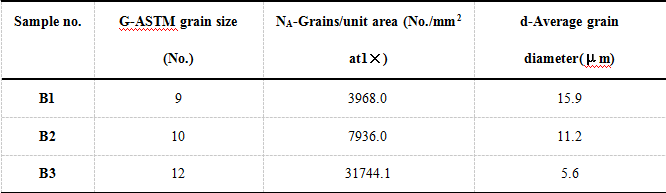

表2 試樣的晶粒大小
實驗結果表明，晶粒尺寸與實時冷卻速率之間存在顯著的相關性。每單位面積晶粒數隨冷卻速率的增加而增加，另一方面，晶粒直徑隨冷卻時間的增加而減小。一般來說，冷卻速率對以下幾方面有直接影響：（1）微結構中奧氏體和鐵素體相的體積百分比，（2）這些相的形成和生長（3）晶界和晶粒尺寸。
