供稿人：王帥偉、連芩 供稿單位：西安交通大學機械制造系統(tǒng)工程國家重點實驗室 發(fā)布日期：2023-10-19
在傳統(tǒng)光固化成形技術(shù)中，由于不可逆的光固化反應(yīng)，光固化樹脂內(nèi)的自由基在聚合后形成了失活的多相聚合物交聯(lián)網(wǎng)絡(luò)。在新興的失活可逆自由基聚合技術(shù)（RDRP）中，聚合物網(wǎng)絡(luò)在交聯(lián)后可進行再活化，也就是可逆地使交聯(lián)網(wǎng)絡(luò)生長失活。這種特性可以使交聯(lián)網(wǎng)絡(luò)具備可再加工性。
法國上阿爾薩斯大學的Mehdi Belqat等人開發(fā)出一種基于氮氧化物介導的光固化樹脂（含有二苯甲酮基團的烷氧基胺，PA1），采用RDRP技術(shù)研究了微結(jié)構(gòu)的制備以及修飾方法，展示了高度可調(diào)的2D 和 3D多材料微結(jié)構(gòu)、精確和連續(xù)的表面圖案[1]。

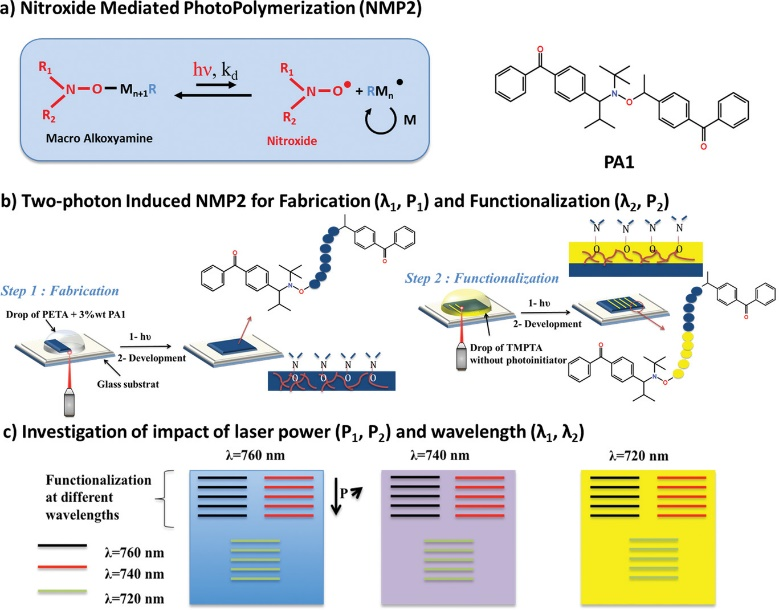

圖1 氮氧化物介導的光固化機理和可逆制造功能化制造步驟
如圖 1(a)所示，在特定波長的光照下，含有二苯甲酮基團的烷氧基胺可以在沒有催化劑或外部添加劑的情況下進行C-O鍵的裂解，該過程可以產(chǎn)生碳自由基（R?）和穩(wěn)定的氮氧化物自由基（?O-NR1R2). R?可在其它樹脂存在的情況下進一步交聯(lián)生長為聚合物自由基R-Pn?。在生長過程中，聚合物自由基R-Pn?可被氮氧化物自由基（?O-NR1R2)可逆終止，產(chǎn)生休眠物質(zhì)R-Pn-ONR1R2，這種反應(yīng)特性提供了一種控制自由基聚合的方法。如圖 1(b)所示，通過調(diào)控不同聚合物中的自由基和光波強度及波長，可以使交聯(lián)網(wǎng)絡(luò)選擇性裂解再交聯(lián)。圖 1(c)為樹脂交聯(lián)網(wǎng)絡(luò)功能化制造的示意圖。

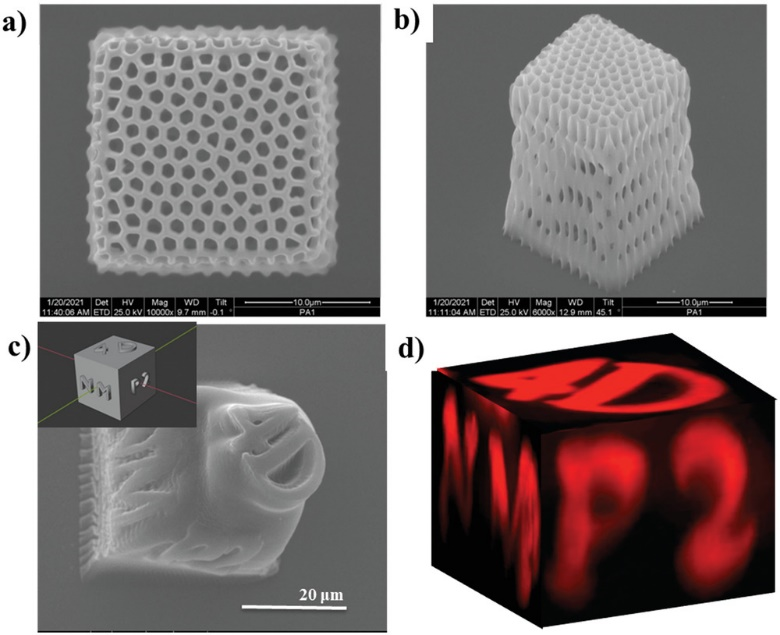

圖2 3D打印多材料微結(jié)構(gòu)[1]
該團隊采用季戊四醇三丙烯酸酯（PETA）和PA1制造出Voronoi結(jié)構(gòu)（20 μm × 20 μm× 20 μm），如圖 2 a）、b）所示， SEM圖像顯示結(jié)構(gòu)組織良好。圖 2 c）、d）展示了該技術(shù)在打印3D微結(jié)構(gòu)時精細的空間控制能力。該技術(shù)實現(xiàn)了3D微結(jié)構(gòu)的特征定制，通過控制光波功率及波長，實現(xiàn)多材料微結(jié)構(gòu)的制造與重構(gòu)，為加速RDRP技術(shù)在光固化成形技術(shù)中的使用給出了探索方向。
