由于竹子的輕質和高強度，其在許多領域得到了廣泛應用。天然竹子由纖維增強材料構成，并擁有多孔的漸變結構，這使其具備卓越的力學性能。這種多孔度梯度是通過維管束的獨特分布所形成的?？茖W(xué)家和工程師長期以來一直在嘗試模仿這種結構，然而，由于仿竹漸變材料的制造具有挑戰性，孔隙梯度分布對力學性能的作用仍缺乏定量研究。
圖1 竹子微觀結構與力學性能
Mao等人[1]定量的揭示了竹子內部細胞的結構設計。他們設計了六種模型，這些模型以自然界中竹子嵌入多孔的薄壁組織中的密集化維管束為特征，其截面具有分層多孔結構，并且孔隙度在不同層之間出現梯度連續變化。其設計的結構如圖2所示。

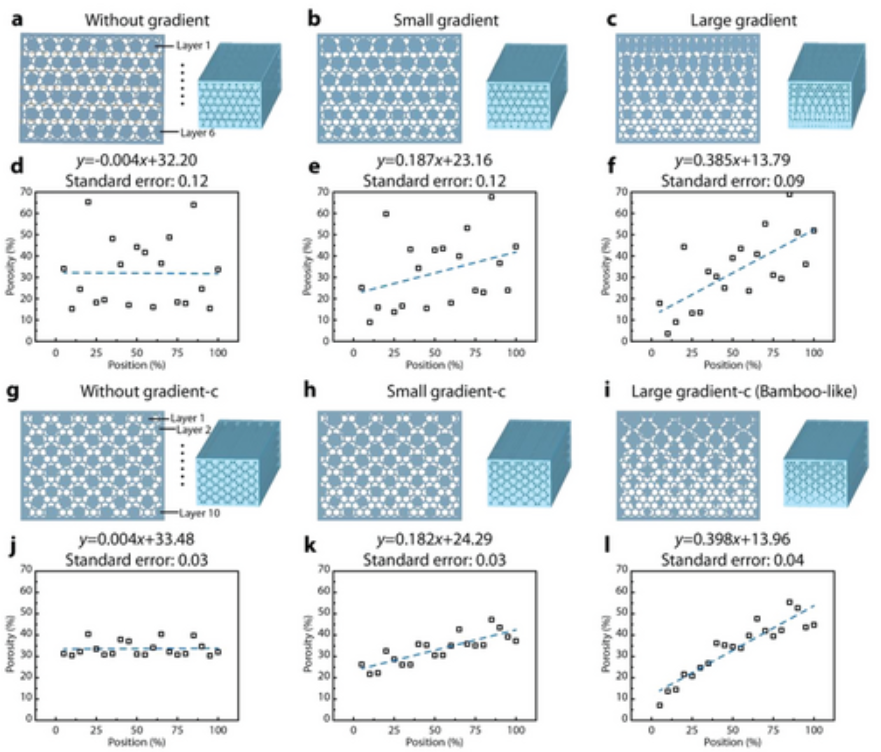

圖2 仿生模型的CAD設計及孔隙率統計
為了研究結構對力學性能的影響，該研究團隊通過DLP制備了對應的模型。根據觀察到的天然竹子不同的彎曲行為（圖1f），其將密集區域放置在受拉面上，以實現更高的能量吸收。從結果中可以看到“無梯度”材料在破裂前的位移最小，并且負荷-位移曲線平穩上升，直到發生突然而災難性的破壞（圖3a）。在具有“小”和“大”梯度的模型中，隨著多孔度梯度的增加，最大位移也增加。然而，梯度模型的最大載荷并未顯示出明顯的改善。與此同時，負荷-位移曲線呈線性增加，但在位移約為2毫米時開始出現波動。通過增加連續性，最大載荷得到了大幅改善（圖3c）。梯度斜率對于前一模型中觀察到的效果具有類似的作用。沒有梯度的模型顯示出最小的破裂位移和平穩的負荷-位移行為。當梯度斜率變得更陡時，破裂位移和最大載荷均增加。圖3e、f結果表明不同模型中的最大載荷和能量吸收梯度的大小和連續性都對力學性能有顯著影響。引入連續且大范圍的梯度變化可以使最大彎曲負荷和能量吸收能力分別增加40%和110%。這些仿竹細胞結構為耐損工程結構的設計提供了高效的解決方案。

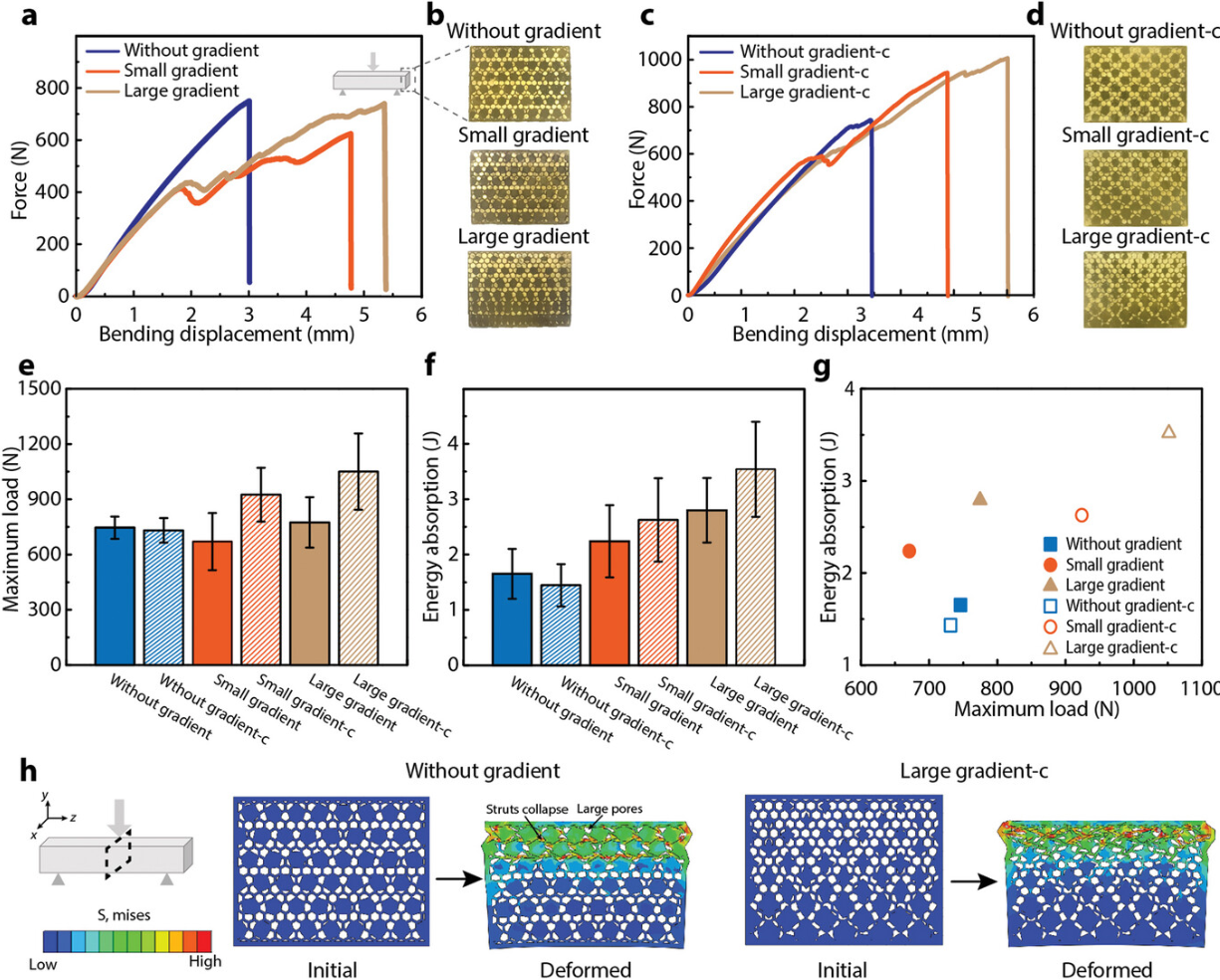

圖3 設計模型的性能測試
