供稿人：劉穎潔、王玲 供稿單位：西安交通大學機械制造系統工程國家重點實驗室 發布日期：2023-12-12
工程化組織和類器官的血管化已經成為了再生醫學領域的一個關鍵未解決難題。雖然已經有多種用于解決體外組織血管化問題的方法被提出，但其均無法形成充足且密集的微尺度血管網絡以灌注大型新生組織。為了構建毛細血管尺度下的三維流道以實現對立方毫米尺度下組織結構的灌注，比利時魯汶大學的Adrian Ranga團隊基于水凝膠-雙光子3D打印技術精準制造了微米尺度下的三維軟質微流道，并進一步構建了大尺寸血管化生物芯片。

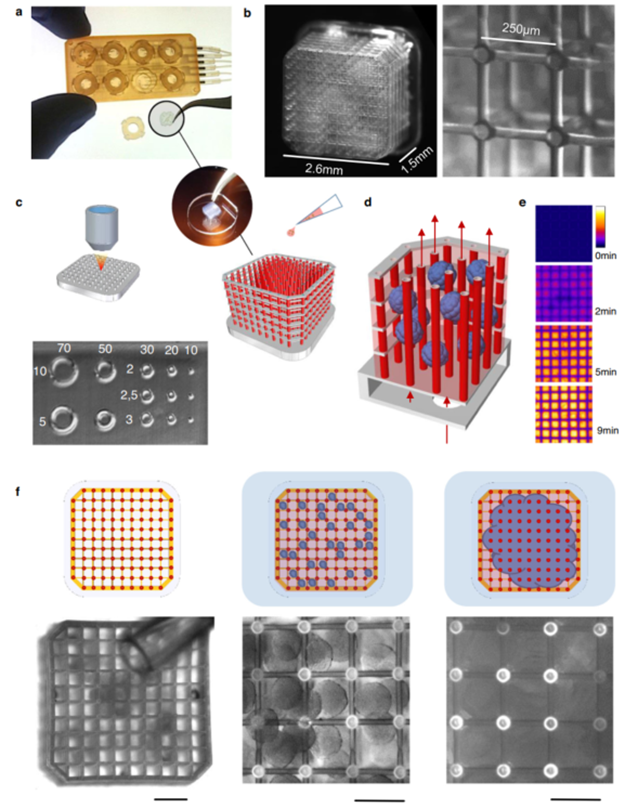

圖1 利用軟質微流道實現生物芯片微血管化
如圖1a所示，集成后的3D打印生物芯片能同時培育8個多路復用的3D軟質微流道毛細血管網格。單個毛細血管網格如圖1b所示，該網格使用非膨脹性光聚合水凝膠前體，通過高分辨率的雙光子立體光刻技術構建，該打印技術能高重復地生產最小為10μm的特征結構。研究團隊通過在大于100臺制造儀器上測試，證明該打印技術生產的毛細血管網格制造成功率大約為90%。圖1c展示了不同外徑（頂行）和壁厚（列）的圓柱體陣列，其單位為μm。圖1d為單個毛細血管網格的微流控CAD示意圖，其中軟質微流道用紅色顯示，結構組件用灰色顯示，流體基于毛細作用從底部結構組件向微流道運動，并穿過流道壁面向外滲透。圖1e使用25μM的熒光素對毛細血管網格進行灌注，在幾分鐘內網格整體就能被熒光素充斥。圖1f顯示了毛細血管網格上的組織接種過程，通過移液槍將人多功能干細胞球體手動分裝入網格之中。球體在芯片中培養24~36小時后，聚集形成了固體組織。上排圖像示意性地對下排圖像過程進行了表征，球狀體和最終形成的固體組織用藍色表示。
圖2 三種培養方式下長期培養的腦皮層類器官（比例尺1mm）
分別在培養皿中（控制組）、非灌注毛細血管網格中和灌注毛細血管網格中對類器官進行長時間培養，其培養過程中的明場影像如圖2所示。在控制組和非灌注組中，當培養時間達33天時，類器官基本停止發育；而在灌注組中，類器官發育情況良好且逐漸布滿了整個毛細血管網格。該結果證明灌注毛細血管網格有利于大尺寸體外組織模型的培養。
綜上，本文通過水凝膠-雙光子3D打印技術構建了毛細血管網格，成功克服了體外工程化組織和類器官培養中面臨的組織灌注不足問題。在未來有望應用于疾病模型構建和藥物開發之中。
